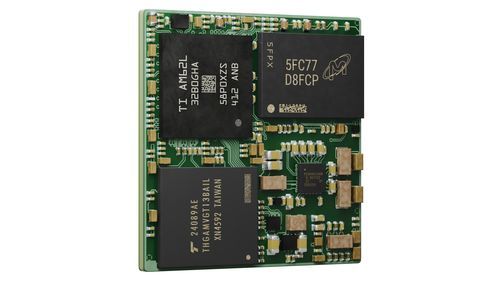

Sサイズコンピュータオンモジュール OSM-S AM62L

Dual CoreARM® Cortex A53TI AM62x Sitara™

製品概要
OSM-S AM62LはOpen Standard Module™ (OSM)仕様に準拠したコンパクトなSystem-on-Module (SoM)です。TI AM62L Dual‑Core Arm® Cortex®‑A53を搭載し、30 × 30 mmの小型フォームファクタでLPDDR4メモリとeMMCフラッシュのオプションをサポートし、リフロー／自動組立に対応した組み込み設計に適しています。

主な特長

• TI AM62L Dual‑Core Arm® Cortex®‑A53 @ 1.25 GHz
• LPDDR4メモリ：512 MB（オプション）、1 GB（標準）、2 GB（オプション）
• eMMCフラッシュ：4 GB（標準）、最大128 GB（オプション）
• コンパクトなOSM Size Sフォームファクタ：30 × 30 mm
• 電源電圧：5 V、ファンレスの連続稼働システムに適合
• Embedded Linux（Yoctoディストリビューション）向け設計

性能とアーキテクチャ
TI AM62Lは制御やHMI処理に適した決定論的な演算を低消費電力で提供します。基板設計はLPDDR4ルーティングと高度なピンマルチプレクシングを備えています。セキュリティ機能はSecure Boot、Trusted Execution Environment、ハードウェア暗号化アクセラレーション（AES、SHA2、DRBG、PKA）を含みます。モジュールはリフロー等の自動実装に対応しています。

通信インターフェース

• 2× ギガビットイーサネット（Time Sensitive Networking (TSN)およびIEEE 1588対応）
• 2× CAN FD（フィールドバス/車載統合用）
• USB 2.0、UART、I²C、SPI
• GPIO、PWM、SAI、SDIO、ADC
• MIPI DSIおよびパラレルRGBディスプレイ、最大1920 × 1080 @ 60 fps

用途と利点
OSM-S AM62Lは組み込みHMI、建物・住宅のオートメーション、患者モニタリング、EV充電インフラ、エネルギーゲートウェイ、モバイル／産業用プリンター、産業オートメーション向けです。OSM規格はキャリアボード設計を簡素化し、統合作業を削減して開発期間を短縮し、長期供給と省電力運用を実現します。

技術仕様

• モデル：OSM-S AM62L
• フォームファクタ：OSM Size S、30 mm × 30 mm
• CPU：TI AM62L、Dual‑Core Arm® Cortex®‑A53 @ 1.25 GHz
• メモリ（LPDDR4）：512 MB（オプション）、1 GB（標準）、2 GB（オプション）
• フラッシュ（eMMC）：4 GB（標準）、オプションで最大128 GB
• EEPROM：8 kByte
• イーサネット：2× 1 Gbit/s、TSN対応（IEEE 1588）
• フィールドバス／車載：2× CAN FD
• インターフェース：USB 2.0、UART、I²C、SPI、GPIO、PWM、SAI、SDIO、ADC
• 表示：MIPI DSIおよびRGB、最大1920 × 1080 @ 60 fps
• OS：Embedded Linux（Yocto Distribution）
• 電源電圧：5 V
• セキュリティ：Secure Boot、Trusted Execution Environment、暗号化アクセラレーション（AES、SHA2、DRBG、PKA）
• 製造：はんだ付け、組立、試験のために完全に機械処理可能
• 対象環境：ファンレスシステム、連続稼働
