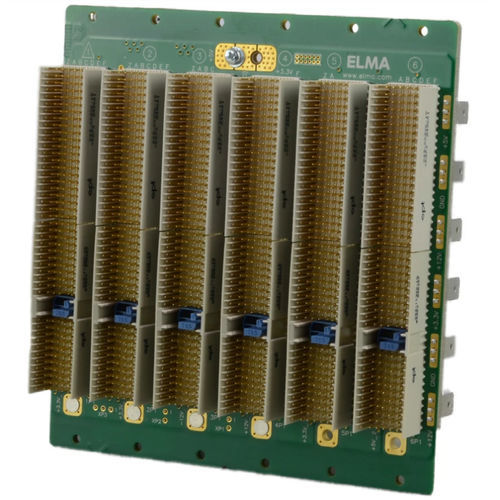

コンパクトPCIバックプレーン CP-BP-KIT

CPCIPICMG01-05ヶ所

概要
CP-BP-KIT シリーズは、2〜8 スロットで 33 MHz 動作の CompactPCI バックプレーンを提供します。2〜5 スロットのバージョンは 66 MHz バス周波数に対応しています。ブリッジオプションによりスロット数を 10〜21 に拡張可能です。リアI/O を備えた 32 ビットルーティング版と 64 ビットルーティング版が用意されています。ホットスワップおよび IPMI によるシステム管理をサポートします。CP-BP-KIT バックプレーンは優れた EMI 特性を有しています。

電源と接続
キットには Positronic P47 または M24/8 タイプの電源コネクタを備えた電源接続基板と、バックプレーン間の相互接続用モジュールが含まれます。この設計は機械的な柔軟性を提供し、追加配線を不要にして設置を容易にし、長期的な信頼性を向上させます。

対応規格

• PICMG 2.0 R3.0 CPCI Core Specification
• PICMG 2.1 R2.0 Hot Swap Specification
• PICMG 2.9 R1.0 System Management Specification（IPMI）

仕様／諸元

• シリーズ: CP-BP-KIT（CompactPCI バックプレーンキット）
• バス周波数: 33 MHz（2–8 スロット標準）；2–5 スロットは 66 MHz 対応
• スロット数: 標準 2–8；ブリッジで 10–21 に拡張可能
• ルーティング: リアI/O を持つ 32 ビット版および 64 ビット版
• 管理: ホットスワップ（PICMG 2.1）および IPMI（PICMG 2.9）対応
• 電源コネクタ: Positronic P47 または M24/8
• キット内容: 電源接続基板および相互接続モジュール（追加配線不要）
• EMI: 優れた EMI 特性を考慮した設計
