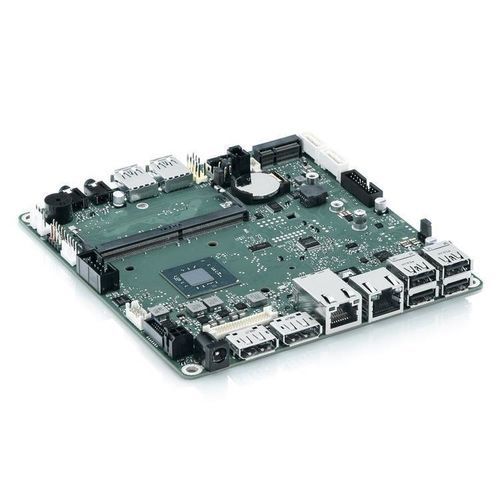

Mini-STXマザーボード D3544-S mSTX

Intel® Celeron®Intel® Pentium® Silver J5005Intel®

製品概要
産業用マザーボード D3544‑S mSTX は Intel® Celeron® プロセッサー J4005/J4105 および Intel® Pentium® Silver J5005 をサポートします。Mini‑STX フォームファクタで、最大 4K のディスプレイ駆動が可能なデュアル DisplayPort 出力による高い統合グラフィック性能を提供します。24/7 の連続稼働を想定して設計され、動作温度範囲は 0°C ～ 60°C に拡張されており、低消費電力でファンレス用途に最適化されています。オンボードに M.2 SSD および M.2 WLAN スロット、ハードウェアウォッチドッグ、GPIO、WideRange DC 入力を備え、電源統合の柔軟性を確保します。

ハイライト

• デュアル DisplayPort V1.2a、LVDS、eDP 対応
• オンボード M.2 SSD および M.2 WLAN スロット
• ハードウェアウォッチドッグおよび GPIO
• WideRange DC 入力（8V–24V）
• ファンレス／パッシブ冷却に対応する設計

導入メリット

• 産業用途向けの長期供給とライフサイクル管理
• 省スペースな Mini‑STX 形状による組込み適合性
• オンボード M.2 による柔軟なストレージ／無線拡張
• 拡張温度範囲での安定稼働により連続運用に対応
• 省電力設計と統合機能により所有総コストを抑制

技術データ（要約）
プロセッサー: Intel® Celeron® J4005 / J4105 & Intel® Pentium® Silver J5005
チップセット: SoC
メモリ: 1x DDR4 2400 SO‑DIMM、最大 16 GB
グラフィックス: 統合 Intel® UHD Graphics 600/605
ディスプレイ: 2x DisplayPort V1.2a（最大 4K）

技術仕様

• フォームファクタ: Mini‑STX (mSTX、140 x 148 mm)
• 対応プロセッサー: Intel® Celeron® J4005、J4105；Intel® Pentium® Silver J5005
• チップセット種別: SoC (System on Chip)
• メモリ: 1x DDR4 SO‑DIMM 2400、最大 16 GB
• グラフィックスコントローラー: Intel® UHD Graphics 600/605 統合
• ディスプレイインターフェース: 2x DP V1.2a；LVDS および eDP 対応
• ストレージ拡張: M.2 Key B ソケット (2242/2260/2280)、PCIe/SATA
• 無線拡張: M.2 Key E (2230) for WLAN
• インターフェース: GPIO (8bit ヘッダー)、ハードウェアウォッチドッグ
• 電源入力: WideRange DC 8V–24V (外部/内部 DC‑In)
• 冷却: ファンレス／パッシブ冷却対応の設計
• 動作条件: 0°C ～ 60°C、湿度 5%–85%
• 可用性: 24/7 稼働を想定した設計
• バリエーション: D3544‑S1 (J4005 デュアルコア)、D3544‑S2 (J4105 クアッドコア)、D3544‑S3 (J5005 クアッドコア)
• BIOS: AMI Aptio 5.x (UEFI)
• OS 対応: Windows 10、Linux‑64
• 認証: cTÜVus (IEC62368‑1) 要請時、CE クラス B、FCC‑B 検証済み
