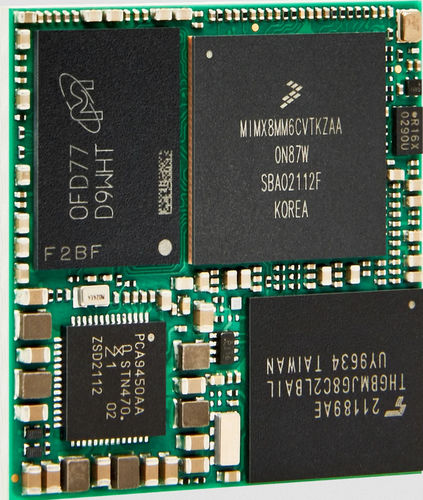

Sサイズコンピュータオンモジュール OSM-S i.MX8M Mini

ARM Cortex-M4ARM® Cortex A53フリースケールi.MX8M

製品情報
Kontron ElectronicsのOSM-S i.MX8M Miniは、OSM規格に準拠した小型のSystem-on-Module（SoM）です。コネクタを持たない直接はんだ付けモジュールとして、自動実装によるコスト効率の高い生産をOSM Size-S（30 x 30 mm）フォームファクタで実現します。

性能とアーキテクチャ
本モジュールはNXP i.MX8M Miniを搭載し、4x Arm® Cortex®-A53（1.6 GHz）および1x Arm® Cortex®-M4（400 MHz）を備えます。統合された2D/3D GPUによりハードウェアアクセラレーションされたグラフィックと滑らかなHMI描画が可能で、マルチコア構成は並列処理を必要とする計算・画像処理アプリケーションに適しています。

通信インターフェース
OSM-Sは幅広いインターフェースを備えています：デジタルI/O、シリアルポート、PWM、SDIOコネクタ×2、1x Gigabit Ethernet（RGMII）、USB 2.0 OTG×2、I²C、SPI、UARTなどのバス、音声およびディスプレイ用インターフェースをサポートします。

用途と利点
スペースや消費電力が制約となる組込みプロジェクト向けに設計され、エネルギー効率の高いArm®プロセッシング、統合グラフィック、柔軟なI/Oにより開発とカスタマイズを加速します。OSM規格準拠と直接はんだ付け設計はPCBコストを削減し、自動生産を簡素化します。

製品の主な特徴

• 4x Arm® Cortex®-A53 @ 1.6 GHz および 1x Arm® Cortex®-M4 @ 400 MHz
• 統合2Dおよび3D GPU
• LPDDR4 最大4 GByte、eMMC 最大128 GByte
• 1x 1 Gbit/s Ethernet (RGMII)
• OSM Size-S フォームファクタ 30 x 30 mm、直接はんだ付け対応

技術仕様

• CPU: NXP i.MX8M Mini（4x Arm® Cortex®-A53 @1.6 GHz + 1x Arm® Cortex®-M4 @400 MHz）
• メモリ: LPDDR4 標準4 GByte（オプション 1/2 GByte）
• ストレージ: eMMC 標準32 GByte（オプション 4–128 GByte）；NOR Flash 2 MByte；EEPROM 8 kB (64 kb)
• ネットワーク・インターフェース: 1x GbE、2x USB 2.0 OTG、2x SDIO、4x UART、2x I²C、2x SPI、24x GPIO、3x PWM、PCIe、SAI
• 表示/カメラ: MIPI DSI（4レーン）最大1920x1080@60fps；MIPI CSI（4レーン）
• 電源・環境: 5 V DC ±5%；I/O 電圧 1.8 V（オプション 3.3 V）；Linux 動作時典型 < 1 W、最大 < 3.5 W；動作温度 -25 °C ～ +85 °C
• セキュリティ・OS: HAB Secure Boot、TrustZone、TRNG、RSA、AES、SHA 等；Embedded Linux（Yocto）対応
• 機械的: OSM Size-S 30 x 30 mm；332ピン フットプリント（RM 1.25 mm）
