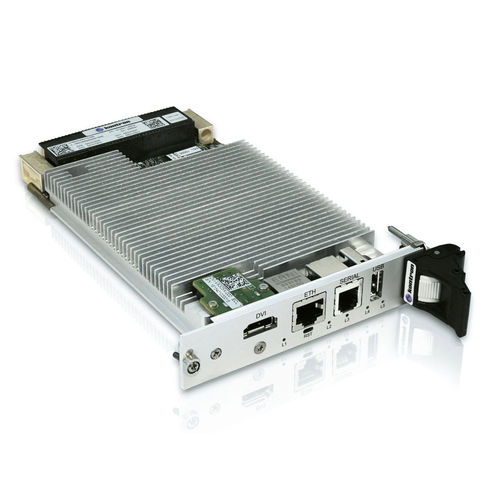

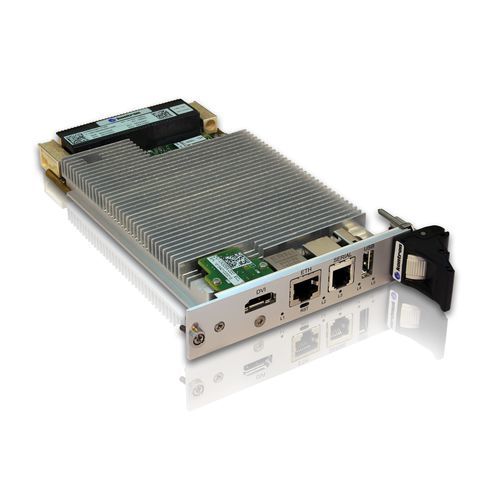

VPXシングルボードコンピュータ VX3058

Intel® Xeon® D-1500SATA3M.2

製品概要
Kontron の 3U VPX シングルボードコンピュータ VX3058 は、8 コアの Intel® Xeon® D プロセッサを搭載した SWaP‑C 最適化設計で、XMC、M.2、ストレージ、グラフィックス、I/O などの複数のメザニン拡張オプションを備えています。デュアル 10 Gigabit Ethernet、広帯域 PCIe Gen3、および高速 DDR4 メモリに対応し、過酷な環境向けの高性能組込みプラットフォーム向けに設計されています。

主な特長

• Intel® Xeon® D-1500 オクタコア、1.6 / 1.7 GHz、TDP 35W
• 仮想マシンおよび HPEC（高性能組込みコンピューティング）アプリケーションに対応
• 長期ライフサイクル対応とシリコン信頼性 10 年
• デュアル 10 Gigabit Ethernet と x8 PCIe Gen3 バックプレーン帯域
• 最大 32 GB のはんだ付け DDR4（ECC）対応。XMC、M.2、グラフィックス、ストレージ用メザニン、空冷および伝導冷却バリエーション

適用例

• レーダー／ソナーシステム
• イメージング・信号処理
• 戦闘機／UAV 搭載レーダー
• 厳しい環境での長期プログラム

アーキテクチャと I/O
VX3058 は 2 ポートの 10 GBASE‑KR とバックプレーンへ x8 レーンの PCIe Gen3 を提供します。システムは 10 GbE スイッチや PCIe スイッチを組み合わせた single‑star データプレーンを採用できます。Kontron VxFabric™ により PCIe 上で TCP/IP を拡張し I/O 帯域を増加させ、マルチ CPU ノードのアーキテクチャを可能にします。フロントパネル／バックプレーンの I/O には USB2.0/3.0、構成可能な Gigabit Ethernet、フロント I/O と M.2 メザニン経由の HDMI オプション、シリアル（RJ‑11）、SATA 6 Gb/s、複数の GPIO／UART ラインなどが含まれます。

長期プロジェクト対応
Kontron は Long Term Supply（LTS）プログラムとオプションのヘルスマネジメントを提供し、現場保守を支援します。Intel のシリコン信頼性は 10 年とされ、VX3058 は長期ライフサイクルやミッションクリティカルなプログラムに適しています。

技術仕様

• プロセッサ: Intel® Xeon® D-1500 Octa Core™, 1.6 / 1.7 GHz, TDP 35W（8 コア、16 スレッド）
• キャッシュ: 12 MB
• メモリ: 最大 32 GB デュアルチャネル DDR4 2133 MT/s、ECC、はんだ付け
• I/O（概要）: フロント 1x USB2.0、HDMI フロント I/O オプション（XMC と排他）、RJ‑11 シリアル（2x EIA‑232 または 1x EIA‑485）、LED、RESET；バックプレーン x8 PCIe Gen3（1x8/2x4/4x2 設定可能）、P1 に 2x SATA 6 Gb/s、P2 に 2x SATA 6 Gb/s、USB 2.0/3.0、P1 に 2x 10GBASE‑KR（または 1000BASE‑KX）、P1/P2 に 1000BASE‑T（フロント/リア切替可能）、UART および GPIO 信号
• 拡張スロット: XMC
• ストレージ: M.2 スロット（ブート SSD 例: 60 GB SATA）
• 冷却: VITA 47 空冷 (0°C ～ +55°C) および 伝導冷却 CC‑4 (-40°C ～ +85°C) オプション
