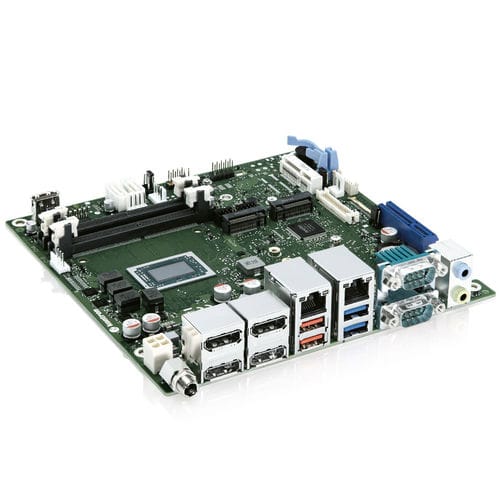

Mini-ITXマザーボード D3713-V/R mITX

AMD Ryzen™ R1305GAMD Ryzen™ Embedded V1000AMD Ryzen™ Embedded

製品概要
産業用Mini‑ITXマザーボード D3713‑V/R mITX は、AMD Ryzen™ Embedded V1000 および R1000 シリーズ（統合 AMD Radeon™ Vega Graphics）に対応します。カジノゲーム、医療ディスプレイ、シンクライアント、産業用PCなど、グラフィック要求の高い組込み・産業用途向けに設計されており、選択するプロセッサにより最大4台の独立した4Kディスプレイを駆動できます。

主な特長

• AMD Radeon™ Vega Graphics を SoC 内に統合
• 最大4x DisplayPort V1.4（DP++含む）および1x eDP V1.4（4K対応）
• 24ビット デュアルチャネル LVDS 搭載
• ファンレス運用を想定した設計
• M.2 Key‑B、M.2 Key‑M、Mini‑PCI Express® をサポート

OEM 向けメリット

• 性能と消費電力に応じた複数の CPU SKU を提供
• 長期の製品ライフサイクルと保守サポート
• カスタマイズを容易にする豊富な I/O と拡張性
• 導入を加速する技術サポートと統合ツール
• マルチディスプレイ組込みシステムに適したコスト効率の高いプラットフォーム

表示・グラフィックス

• SoC 内蔵の AMD Radeon™ Vega Graphics
• 最大4x DP V1.4（うち2xは DP++ 可能）、1x eDP V1.4（4K）
• レガシーパネル向け 1x デュアルチャネル 24ビット LVDS
• サポートされるディスプレイ構成は V シリーズ／R シリーズで異なり、最大4画面をサポート

ストレージ・拡張

• M.2 Key‑B、M.2 Key‑M をサポート（NVMe/SATA 仕様に対応）
• Mini‑PCI Express® ソケットおよび PCIe レーンで無線や I/O モジュールを追加可能

プラットフォーム・プロセッサ
AMD Ryzen™ Embedded V1000 / R1000 ファミリに対応し、V1202B、V1605B、V1807B、R1102G、R1305G、R1606G など複数の SKU を用意して、CPU/GPU 性能や消費電力に応じた選択が可能です。

技術仕様

• プロセッサ: AMD Embedded V1202B; V1605B; V1807B; R1102G; R1305G; R1606G
• チップセット: SoC
• メインメモリ: 2x DDR4‑3200 SO‑DIMM、最大32GB
• グラフィックコントローラ: AMD Radeon™ Vega 統合
• ディスプレイインターフェース: 最大4x DisplayPort 1.4（含 DP++）、1x eDP V1.4（4K）、1x デュアルチャネル 24bit LVDS
• オーディオ: Realtek ALC256、5.1ch HD オーディオ
• イーサネット: 1x Intel® i210LM (GbE)、1x Realtek RTL8111H
• USB: 複数の USB 3.2 Gen1/Gen2 ポートおよびヘッダ、USB 2.0 ヘッダ
• シリアル: 1x RS232/422/485、3x RS232（うち2xはヘッダ経由）
• GPIO: ヘッダ経由で利用可能
• SATA: 2x SATA III (6 Gbit/s)
• 拡張: 1x M.2 PCIe x2 (Key‑M 2230/2242/2280)、1x M.2 PCIe x4 (Key‑B 2242/2252/2260/2280)、1x Mini‑PCIe (half/full)、PCIe x4 Gen3
• 電源: 外部/内部 DC‑In 8–34 V (DC ジャック / 4‑ピン)
• 入力電圧: DC 8 V–34 V (最大 10 A / 最大 125 W)
• BIOS: AMI Aptio 5.x (UEFI)
• ウォッチドッグ: 2レベル HW ウォッチドッグ (BIOS/OS)
• RTC: 統合
• 冷却: ファンレス運用を想定、必要に応じて 2x PWM ファンをサポート
• 対応 OS: Microsoft Windows 10、Linux 64‑bit
• 筐体寸法: Mini‑ITX 170 x 170 mm (6.7" x 6.7")
• 動作湿度: 5%–85%
• 認証: CE クラスB、FCC‑B 検証済み；cTÜVus（IEC62368‑1 準拠）
