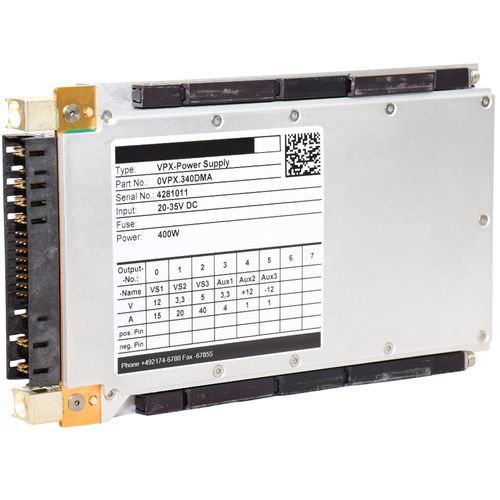

3U電源 VPX340

DC/DC制御マルチ出力

概要
WIENERのVPX電源は、伝導冷却のCOTS単段コンバータとして設計され、VITA 62.0仕様に準拠し、VITA 46.0のエンベロープに対応する標準VPXシャーシへの組み込みを想定しています。VPX340シリーズは最大400Wを供給し、高効率と広い入力範囲を備え、航空機および過酷環境向けにMIL-STDプロファイルで試験されています。オンボードのインテリジェンスにより、I²CおよびMicro-USB経由での監視・制御が可能で、システム統合と保守に対応します。

主な特長

• 伝導冷却のCOTS VPX電源、航空電子機器（アビオニクス）およびラギッド用途向け
• VITA 62.0 準拠；標準VITA 46.0エンベロープ（3U x 4HP）に適合
• 高効率単段コンバータ；広いDC入力範囲（15〜40 V）
• MIL-STD-461、MIL-STD-704、MIL-STD-1275、MIL-STD-810に準拠した試験済み
• マイクロコントローラ内蔵、I²Cによる監視、Micro-USBで通信・ファームウェア更新

バリアント（例）

• VPX340DMA — 400W VPX VITA 62 電源；MIL-STD-461、-704、-1275 試験済；標準アクリルコンフォーマルコーティング；入力28 V DC。出力例：VS1 [+12V] 15A；VS2 [+3.3V] 20A；VS3 [+5V] 40A；Vaux1 [+12V] 1A；Vaux2 [-12V] 1A；Vaux3 [+3.3V] 4A。
• VPX340DMAP — 電気仕様は同一、Paryleneコーティング（非RoHS）；入力28 V DC；同等のMIL-STD試験。

技術データ（表）
適合性：VITA 62 仕様に準拠；MIL-STD-461、MIL-STD-704、MIL-STD-1275 の適合試験（VITA 62、項3.2.1に準拠）；MIL-STD-810 耐環境試験；標準はアクリルコンフォーマルコーティング（他のコーティングは要相談）。
電力と効率：最大400W出力；効率は最大約90%（400W負荷時 約87%）。入力：15 V … 40 V DC（標準参照 28 V DC）；逆接続保護。
保護機能：電圧検出による過電圧、低電圧、過電流、過温度保護。
管理と制御：マイクロコントローラ制御；I²Cバスで状態、入出力電圧/電流、温度を監視；Micro-USBで通信およびファームウェア更新可能。
機械仕様：100.0 mm x 168.5 mm x 19.56 mm；質量 0.60 kg。

技術仕様

• フォームファクタ：VITA 62 VPX電源、VITA 46.0 エンベロープ（3U x 4HP）に適合
• 出力電力：400W（中出力クラス）
• 効率：最大約90%（400W時 約87%）
• 入力範囲：15 V〜40 V DC；標準参照 28 V DC
• 出力例（バリアント）：VS1 [+12V] 15A；VS2 [+3.3V] 20A；VS3 [+5V] 40A；Vaux1 [+12V] 1A；Vaux2 [-12V] 1A；Vaux3 [+3.3V] 4A
• 保護：OVP、UVP、OCP、OTP；逆接続保護
• 規格 / ラギダイゼーション：VITA 62 準拠；MIL-STD-461、MIL-STD-704、MIL-STD-1275 試験済；MIL-STD-810 試験；コンフォーマルコーティング（標準アクリル、他は要相談）
• 監視と通信：マイクロコントローラ内蔵；I²Cで監視；Micro-USBで通信とファーム更新
• 冷却：VPXシャーシ統合向け伝導冷却
• 寸法と重量：100.0 mm x 168.5 mm x 19.56 mm；0.60 kg
