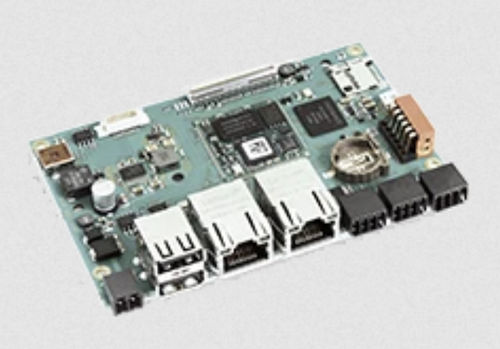

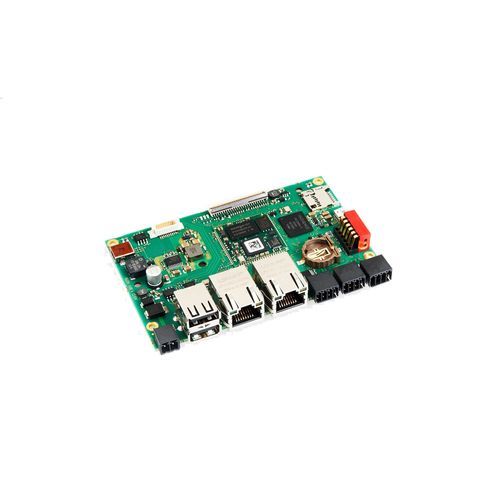

BTXシングルボードコンピュータ BL i.MX6ULL/UL

i.MX 6NXP i.MX6マイクロSDカード

製品情報
Kontron Electronics の BL i.MX6ULL/UL は、産業向け組込み用途に最適化されたモジュール式の CPU ベースボードです。Embedded Linux イメージがプリインストールされ、自由に利用できる Linux ツールチェーンが提供されるため、短期間の立ち上げと効率的な開発が可能です。複数のプロセッサモジュールバリアントにより、ハードウェア設計の一貫性を保ちながら長期供給に対応します。

性能とアーキテクチャ
プロセッサは NXP i.MX6ULL（1x Arm® Cortex®-A7 @800 MHz）または i.MX6UL（1x Arm® Cortex®-A7 @528 MHz）を選択可能です。標準メモリ構成は 512 MB DDR3 RAM および 512 MB NAND、eMMC は 4 GB～64 GB、microSD スロットを備え追加のストレージに対応します。DDR3 のインターフェースを簡素化した設計で、複数の周辺バスをサポートし開発の負担を軽減します。

通信インターフェース
BL i.MX6ULL/UL は産業用 I/O と表示サポートを備えます：RGB LCD インターフェース、I²C および USB タッチ、Ethernet、USB Host/OTG、シリアル（RS232/RS485）、CAN 2.0B、デジタル/アナログ I/O、カスタマイズ用の拡張コネクタなど。多様なシステム環境への統合が可能です。

用途とメリット
IoT ゲートウェイ、Industry 4.0 コントローラ、医療機器、通信機器など、コンパクトで低消費電力の組込みコントローラを必要とする用途に適しています。モジュール化された設計とスケーラブルなメモリにより部品表の複雑さを低減し、開発期間を短縮、バリエーション管理を容易にします。Embedded Linux とツールチェーンは柔軟でライセンスフリーのソフトウェア開発を支援します。

ハイライト

• NXP i.MX6ULL 1x Arm® Cortex®-A7 @800 MHz
• NXP i.MX6UL 1x Arm® Cortex®-A7 @528 MHz
• 512 MB RAM、512 MB NAND、eMMC 最大 64 GB、microSD スロット
• LCD インターフェース：RGB、I²C / USB タッチ

技術仕様

• CPU：UL: NXP i.MX6UltraLite 1x Arm® Cortex®-A7 @528 MHz；ULL: NXP i.MX6ULL 1x Arm® Cortex®-A7 @800 MHz
• DDR3-RAM：512 MByte（オプション：256 MByte）
• NAND-Flash：512 MByte（オプション：256 MByte）
• NOR-FLASH：1 MByte
• eMMC：4 GByte（オプション：8–64 GByte）
• microSD：1x micro-SD スロット
• NV メモリ：8 kByte nvSRAM
• Ethernet：2x 10/100 Mbit/s
• USB：2x USB 2.0 Host、1x USB 2.0 OTG
• シリアル：1x RS232、1x RS485
• CAN：1x CAN 2.0B
• DIO/AIO：2x DIO（24 V / 最大 800 mA）、2x AIN（0..24 V）
• ディスプレイ：RGB 24 bit 最大 1366 x 768 @60fps
• タッチ：I²C および USB
• 電源：24 V DC ±20 %、Linux 実行時 <1.5 W
• 動作温度：0 °C … +55 °C
• OS：Embedded Linux（Yocto）
• フォームファクタ：105.5 x 67 mm
• RTC：5 ppm（CR1220 によるバッファあり）
• デバッグ：1x コンソール
• 拡張プラグ：2x USB、1x I²C（オプション：nvSRAM の代わりに SPI）
• 音声：1x ブザー
• セキュリティ（バリアントにより異なる）：Secure Boot、RNG/TRNG、AES-128、暗号アクセラレータ、安全なストレージ、セキュアデバッグ、OTP スペース
