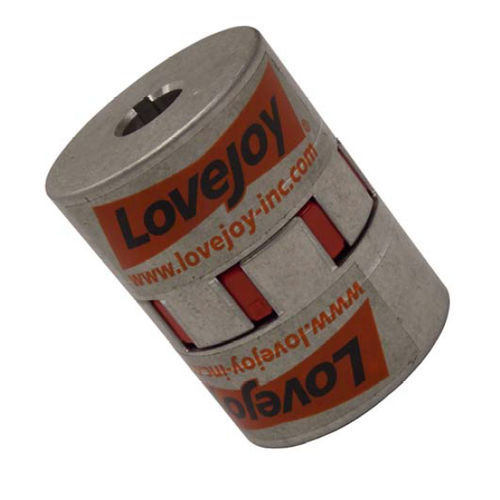

ジョー形軸継手 CJ seriesエラストマーねじりフレキシブルダブル
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ジョー形, エラストマー, ねじりフレキシブル
- 構造
- ダブル, 大型
- 応用
- 軸用
- その他の特徴
- 不整列対策
- 固定
- スリーブ, フランジ取り付け
- トルク
最少: 7 Nm
(5.162935 ft.lb)最大: 69,990 Nm
(51,621.974828 ft.lb)- 回転速度
最少: 1.2 rpm
(7.5398 rad.min-1)最大: 19,000 rpm
(119,380.5208 rad.min-1)
詳細
ヨーロッパ規格のシャフトカップリング
ねじれ剛性の向上と、最大1.3°までの偏角を実現
フェイルセーフ（エラストマーのスパイダーが故障しても機能します。）
金属と金属の接触がない
油、汚れ、砂、湿気、グリースに強い。
デザインコンフィギュレーション
標準構成 - 標準ハブ2個、エラストメタル・スパイダー1個
ダブルボルト（CJDB） - シャフトハブ×2、ジョーリング×2、エラストメタルスパイダー×1
シングルボルト（CJSB） - シャフトハブ×1、ジョーリング×1、標準ハブ×1、エラストマー・スパイダー×1
ラージフランジ-ハブ（CJLFH） - 標準ハブ×1、ラージフランジ×1、エラストマー・スパイダー×1
ダブルラージフランジ（CJDLF） - ラージフランジ×2、エラストメリックスパイダー×1
スモールフランジ-ハブ（CJSFH） - 標準ハブ×1、ジョーリング×1、エラストメタルスパイダー×1
ダブルスモールフランジ（CJDSF） - 2つのジョーリング、1つのスパイダー
スペーサーカップリング（CJSPC） - 標準ハブ2個、スペーサー1個、エラストメタルスパイダー2個
ドロップアウトスペーサー（CJDSPC） - 標準ハブ2個、固定具リング2個、スペーサー1個、スパイダー2個
---
