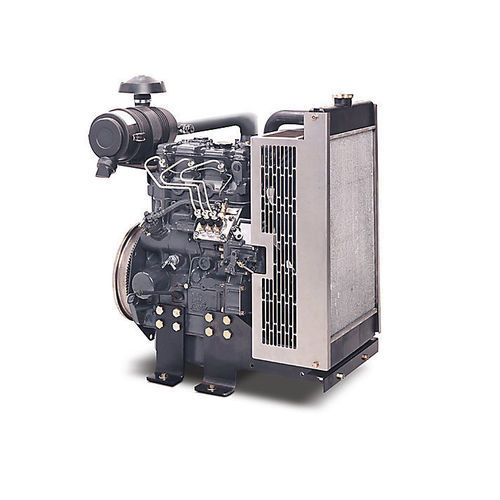

ディーゼルエンジン 403D-15

3気筒インライン建設機械用

概要
Perkins 400 シリーズは 0.5～2.2 リットルのエンジン群です。3 気筒の Perkins 403D-15 は小型産業用途向けのコンパクトな中位機種で、効率的な性能、低い運用コスト、機械式燃料系による保守のしやすさを兼ね備えています。

主な特徴

• 低い所有コスト：多用途で競争力のある燃費と性能。信頼性を重視して設計されており、重複する出力帯域と多様なオプションにより機械・市場要求に最適化可能。標準保証：定速型は1年、変速型は2年。
• コンパクト設計：スキッドステアローダ、ミニ油圧ショベル、ホイールローダ、溶接機、リフトプラットフォーム、照明塔、小型トラクタ、エアコンプレッサ、芝生管理機械、マテリアルハンドリング機器に適合。市場により Stage IIIA/Tier 4 Interim または Stage IIIB/Tier 4 Final に対応可能。
• 性能と低振動：2・3・4 気筒モデルで滑らかな出力特性（8.2–50 kW / 11–67 hp）。間接噴射および直噴の選択肢により静粛性と燃焼特性を向上。

標準装備（一部）

• 吸排気系：鋳鉄製排気マニホールド（側方出口）、吸気マニホールド、取付式エアクリーナー。
• 電装・電子：12 V オルタネータ、12 V スターターモーター、電子式遮断ソレノイド（ESOS）。
• 冷却系：ベルト駆動の冷却水ポンプ、冷却水温スイッチ、取付ラジエーターとファン。
• フライホイールおよびハウジング：SAE 4 フライホイールハウジング、SAE フライホイールサイズ 7½。
• 燃料系：燃料噴射ポンプ、燃料フィルター。
• 一般：鋳鉄製エンジンブロック、グロープラグによる始動補助。
• 潤滑系：潤滑油圧スイッチ、潤滑油パン、スピンオン式オイルフィルター。

出力（代表値）
最大出力：24.2 kW（32.5 hp 相当）
最大トルク：94.4 Nm @ 1800 rpm（69.6 lb-ft @ 1800 rpm 相当）
定格回転数：2800–3000 rpm
最小出力：20.8 kW（27.9 hp 相当）

排出ガス規制
EU Stage IIIA / U.S. EPA Tier 4 Interim 相当、中国 NRIII

一般仕様
気筒数：直列3気筒
サイクル：4ストローク
ボア：84 mm（3.3 in）
ストローク：90 mm（3.5 in）
排気量：1.5 l（91 in³）
圧縮比：22.5:1
過給：自然吸気
燃焼方式：間接噴射
フライホイール端からの回転方向：反時計回り
冷却方式：水冷

寸法および重量（典型値）
全長：820 mm（32.3 in）
全幅：497 mm（19.6 in）
全高：793 mm（31.2 in）
乾燥重量：197 kg（434 lb）

技術仕様

• 型式：403D-15
• シリーズ：Perkins 400 Series（3気筒）
• 最大出力：24.2 kW
• 最小出力：20.8 kW
• 最大トルク：94.4 Nm @ 1800 rpm
• 定格回転数：2800–3000 rpm
• 排出ガス：EU Stage IIIA / U.S. EPA Tier 4 Interim equivalent, China NRIII
• 排気量：1.5 l
• ボア×ストローク：84 mm × 90 mm
• 圧縮比：22.5:1
• 過給：自然吸気
• 燃焼：間接噴射
• 冷却：水冷
• 気筒数：直列3気筒
• 乾燥重量：197 kg
• 典型寸法（L×W×H）：820 mm × 497 mm × 793 mm
• 標準装備のハイライト：鋳鉄製エンジンブロックと排気マニホールド、取付式エアクリーナー、ラジエーターとファン、12 V オルタネータおよびスターター、燃料噴射ポンプ、燃料・潤滑油の濾過、グロープラグ始動補助、電子式遮断ソレノイド（ESOS）
