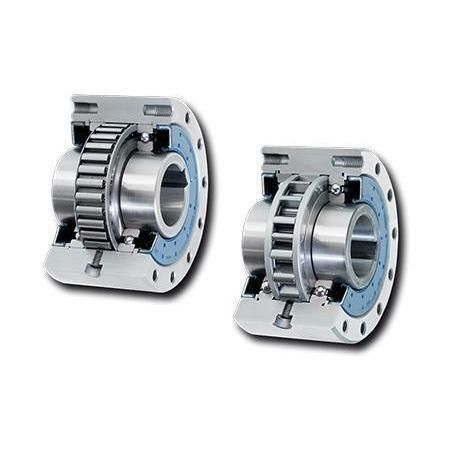

スプラグワンウェイクラッチ FB series

インターナルベアリング付き完全ベアリング

概要
コンプリートフリーウィール FB は、シール付きのスプラグ式フリーウィールで、深溝玉軸受上に組み立てられています。油封充填の状態で出荷され、取り付け準備済みです。標準タイプに加えて、使用寿命を延ばすための3つの追加バリアントが用意されています。定格トルクは最大160000 Nm。ボア径は最大300 mmで、多数の標準ボア径が短納期で提供可能です。

用途

• バックストップ（逆転防止）
• オーバーランクラッチ
• インデックス／間欠送り

主な特長

• シール付きスプラグ機構と深溝玉軸受の組合せ
• 油封充填で出荷、要望により生分解性オイル対応
• 複数のスプラグタイプ（4種類）とバリアントを用意
• フランジ取付け（面止め用ボルト固定）に対応した設計

対応サイズ／ウェブショップ例（抜粋）
製品名 | 製品番号 | 重量 [kg] | 回転方向 | 価格 (1個) EUR
FB 24 CF | 4821-024108-012H18 | 0.8 | ユニバーサル | 337.40
FB 24 CFT | 4821-024104-012H18 | 0.9 | ユニバーサル | 367.70
FB 29 CF | 4821-029108-015H23 | 1.1 | ユニバーサル | 360.70
FB 37 SF | 4821-037500-020H28 | 1.2 | ユニバーサル | 474.80

注記／納期

• シールユニット、油封充填で取り付け準備済み
• 多くの標準サイズの典型的な納期：工場出荷で5営業日（詳細はウェブショップ参照）

技術仕様

• 設計：シール付きスプラグ式フリーウィール、深溝玉軸受
• 取付け：フランジ取付け（面止めボルト）
• 潤滑：出荷時油封充填、要望により生分解性オイル対応
• 定格トルク（最大）：最大160000 Nm
• ボア径：最大300 mm（多数の標準ボア径を用意）
• 回転方向：ユニバーサル（バリアントによる）
• 供給状態：取り付け準備済み
