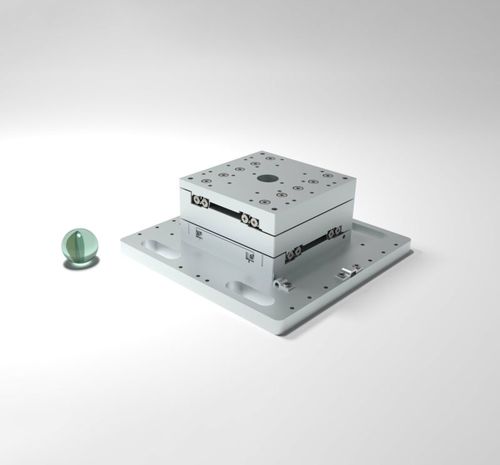

リニアポジショニングステージ XY-CLS52:52

2軸閉ループモジュール式

移動範囲各31 mmのCLS-5252リニアステージ2台をベースにしたこのシステムは、最大20 Nの可搬重量を扱うことができ、スマーアクト・モジュラー・システムと完全な互換性があります。 仕様 メカニカル 可搬重量 [N] - 20 ブレッドボードマウント 寸法[mm] - 90 x 90 x 34 (L x W x H) 地面からのプラットフォームの高さ [mm] - 34 ダイレクトマウント 寸法[mm] - 52 x 52 x 28 (長さ x 幅 x 高さ) 地面からのプラットフォームの高さ [mm] - 28 SmarActのモジュラーシステムの範囲内で、完全な事前構築済みおよび事前設定済みの位置決めシステムをご利用いただけます。これらの事前定義された位置決めシステムは、お客様から着想を得たもので、お客様から最も多くご要望をいただいているシステムとプラットフォームを表しています。これらのシステムは非常に汎用性が高く、幅広い位置決めタスクに使用することができます。以下では、ブレッドボードアダプターを含むシステムを展示しています。直接取り付けをご希望の場合は、ブレッドボードアダプターなしでもご利用いただけます。これらの定義済みシステムをベースに、カスタマイズされた接続エレメントやカスタマイズされたステージと組み合わせることで、非常に複雑なシリアル位置決めシステムを実現することができます。その一部を次のページで紹介します。お客様のアプリケーションで、以下に示されていない特別な構成が必要な場合は、ご遠慮なく弊社アプリケーション・スペシャリストにご相談ください。
