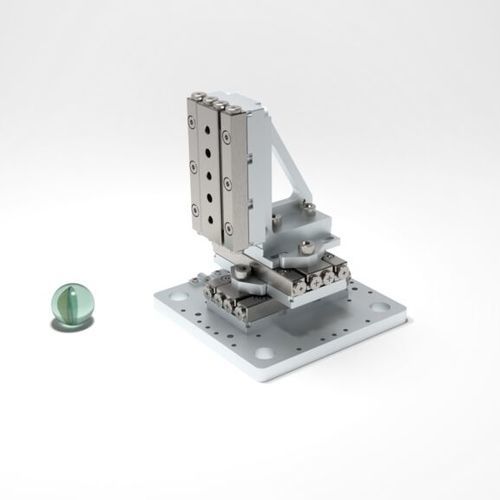

XYZ軸ポジショニングステージ SLC24:45

3軸閉ループ

それぞれ29 mmの移動範囲を持つ3つのSLC-2445ステージをベースとしています。最大1.5Nのペイロードに対応。 メカニカル 可搬重量 [N] - 1.5 ブレッドボードマウント 寸法[mm] - 65 x 65 x 81 (L x W x H) 垂直中心地上ステージ中心 [mm] - 58.5 (44 ... 73) ダイレクトマウント 寸法 [mm] - 52 x 45 x 76 (長さ x 幅 x 高さ) センター・オブ・バーチカル地上ステージ [mm] - 53.5 (49 ... 78) SmarActのモジュラー・システムの範囲内で、完全な事前構築済みおよび事前設定済みの位置決めシステムが利用可能です。これらの事前定義された位置決めシステムは、お客様から着想を得たものであり、お客様から最も要望の多いシステムやプラットフォームを表しています。これらのシステムは非常に汎用性が高く、幅広い位置決めタスクに使用することができます。以下では、ブレッドボードアダプターを含むシステムを展示しています。直接取り付けをご希望の場合は、ブレッドボードアダプターなしでもご利用いただけます。これらの定義済みシステムをベースに、カスタマイズされた接続エレメントやカスタマイズされたステージと組み合わせることで、非常に複雑なシリアル位置決めシステムを実現することができます。その一部を次のページで紹介します。お客様のアプリケーションで、以下に示されていない特別な構成が必要な場合は、ご遠慮なく弊社アプリケーション・スペシャリストにご相談ください。
