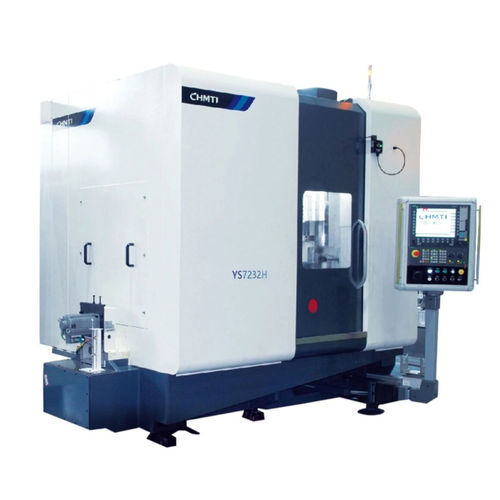

Centro de retífica para engrenagens YS7232G/YS7232H/YS7232A/YS7230

com mesa giratóriaCNCcom carga/descarga automática

Resumo
A máquina destina-se ao retificado de precisão de engrenagens para veículos elétricos e cumpre critérios de aceitação rigorosos: desvio médio de inclinação perfil/face ±0,002 mm, ondulação perfil/face ≤0,0018 mm, rugosidade da superfície Ra ≤0,32 μm.

Desempenho e características principais

• Retificadora de engrenagens CNC de onze eixos e cinco ligações, desenvolvida segundo processos europeus de máquinas-ferramenta de alta gama em cooperação com PTG (HOLROYD) Reino Unido e Chongqing Machine Tool.
• Eixo da rebolo com eletrospindle integral de alta potência, alta rotação e alta precisão, com rolamentos europeus de alta precisão.
• Eixos lineares com fusos de esferas pré‑carregados de alta precisão e guias lineares de rolamento de alta rigidez; réguas lineares Heidenhain para controlo em malha fechada, melhorando rigidez e resposta dinâmica.
• Controlo Siemens 840Dsl/one ou FANUC 31l; plataforma multicanais que permite controlo flexível de onze eixos CNC e automação completa: fixação automática da peça, dressagem automática do rebolo, indexação em alta velocidade, ensino automático de retificação, ensino automático de dressagem, distribuição automática de folgas e processo de retificação totalmente automático.
• Interface de operação com zero‑programação desenvolvida internamente para diálogo de parâmetros, cálculo de engrenagens e geração automática de programas de retificação e dressagem.
• Software da máquina com funções avançadas: modelação arbitrária da linha de dente, compensação de torção de face, dressagem pontual, retificação com padrão de superfície, retificação de dentes assimétricos com duplo ângulo de pressão, retificação de engrenagens de pequeno cone, etc.

Principais especificações técnicas (por modelo)

• Modelos: YS7232G / YS7232H / YS7232A / YS7230
• Sistema de controlo: Siemens 840Dsl/one / Siemens 840Dsl/one / Siemens 840Dsl/one / FANUC 31l
• Diâmetro máximo da peça: 320 / 320 / 320 / 320 mm
• Módulo máximo: 6 / 8 / 6 / 6 mm
• Velocidade máxima do eixo da rebolo (r/min): 10000 / 7800 / 12000 / 7800
• Velocidade máxima do eixo da peça (r/min): 2000 / 1000 / 2000 / 1000
• Distância centro do rebolo até centro de rotação da mesa: 50–440 mm
• Dimensões de montagem do rebolo (mm): Φ280×Φ115×160 / Φ300×Φ115×160 / Φ240×Φ76.2×200 / Φ280×Φ115×160
• Tamanho máximo de montagem do rolo (exemplo): Φ140×Φ52×40 / Φ140×Φ52×40 / Φ150×Φ52×40 / Φ140×Φ52×40
• Potência do eletrospindle (kW): 29 / 38 / 28.5 / 38

Aplicações e destaques técnicos

• Peças aplicáveis: retificação de precisão de engrenagens para veículos elétricos
• Precisão de usinagem alcançada: desvio médio de inclinação perfil/face ±0,002 mm; ondulação perfil/face ≤0,0018 mm; rugosidade Ra ≤0,32 μm
• Eixos CNC: onze eixos com cinemática de cinco ligações
• Automação: fixação automática, dressagem automática do rebolo, indexação em alta velocidade, ensino automático e distribuição de folgas
• Capacidades avançadas: modelação arbitrária da linha de dente, compensação de torção de face, dressagem pontual, retificação com padrão, retificação de dentes assimétricos, retificação de engrenagens de pequeno cone
