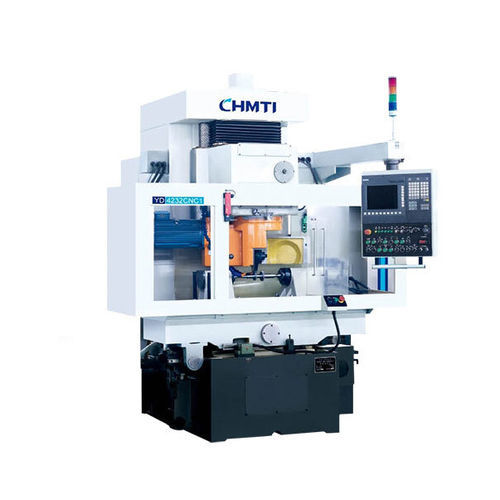

Máquina de corte de engrenagens CNC YD42322

horizontalpara engrenagem cônica

Resumo
A máquina é utilizada principalmente para usinagem de engrenagens nas indústrias automotiva, naval e de máquinas de construção. A precisão de usinagem pode atingir as classes 5-6 segundo a norma GB/T10095.1-2008.

Principais desempenhos e características

• Máquina CNC de raspagem de dentes em dois eixos; avanço radial da ferramenta (eixo Z) e avanço axial da mesa (eixo X) controlados por servomotores, permitindo raspagem axial e radial.
• Configuração vertical com coluna e bancada integradas de alta rigidez.
• Eixos X e Y acionados por motores servo digitais com fusos de esferas.
• Equipado com interface homem-máquina (IHM).
• Mecanismo de perfilamento permite a raspagem de engrenagens coroadas e pequenos engrenagens cônicos.

Processamento aplicável
Adequado para raspagem axial ou radial de engrenagens cilíndricas externas de dentes retos e helicoidais, eixos estriados e engrenagens em degrau.

Principais especificações técnicas
1 | Diâmetro máximo da peça | 320 mm
2 | Módulo máximo | raspagem axial 8, raspagem radial 6
3 | Faixa de velocidade da ferramenta | 50-400 r/min
4 | Velocidade de avanço da mesa | 1-500 mm/min
5 | Velocidade de avanço radial | 0.2-500 mm/min
6 | Faixa da distância do centro de rotação da ferramenta ao centro dos pontas | 115/125~280 mm

Características técnicas / especificações

• Modelo (código): YD4232CNC2
• Nome do produto: máquina CNC de raspagem de engrenagens
• Diâmetro máximo da peça: 320 mm
• Módulo máximo: raspagem axial 8, raspagem radial 6
• Faixa de velocidade da ferramenta: 50-400 r/min
• Velocidade de avanço da mesa: 1-500 mm/min
• Velocidade de avanço radial: 0.2-500 mm/min
• Faixa da distância centro de rotação da ferramenta - centros: 115/125~280 mm
• Precisão de usinagem: atende à norma GB/T10095.1-2008 classes 5-6
