Máquina de corte de engrenagens CNC Y3180H4/5
horizontalpara engrenagem cônica

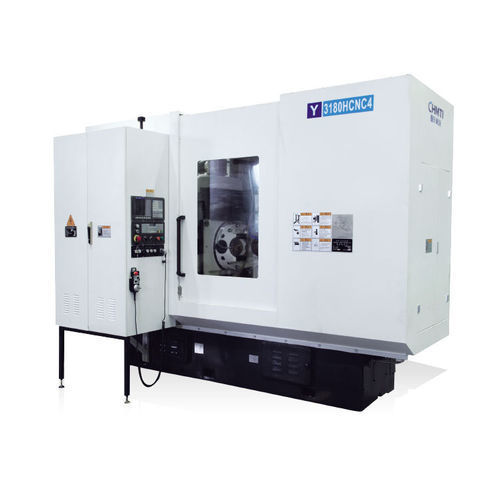

Máquina de corte de engrenagens CNC - Y3180H4/5 - Chongqing Machine Tool (GROUP) Co., Ltd. - horizontal / para engrenagem cônica
Máquina de corte de engrenagens CNC - Y3180H4/5 - Chongqing Machine Tool (GROUP) Co., Ltd. - horizontal / para engrenagem cônica
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
horizontal
Outras características
para engrenagem cônica
Módulo

10 mm
(0,39 in)

Diâmetro máx. peças

800 mm
(31 in)

Velocidade de rotação

350 rpm, 450 rpm
(2.199,115 rad.min-1, 2.827,433 rad.min-1)

Diâmetro da fresa

180 mm
(7,1 in)

Descrição

Resumo
Máquina adequada para usinagem de engrenagens em automóveis de passageiros, veículos comerciais, máquinas de construção, equipamentos navais, máquinas agrícolas e equipamentos de elevação. A precisão de usinagem pode atingir a classe 7 segundo GB/T10095.1-2008. Código do produto: Y3180HCNC4/5

Principais desempenhos e características:
  • Máquina CNC de fresagem/roscamento de engrenagens a corte húmido com quatro/five? Quatro/quatro? — Máquina de 4 ligações, 4/5 eixos.
  • Configuração padrão com sistema CNC nacional com IHM e programação paramétrica; permite uma única fixação para ciclos múltiplos e repetidos.
  • Equipado com proteção totalmente fechada; opcionais: coletor de névoa de óleo, remoção automática de cavacos, fixação automática da peça, etc.


Peças usináveis:
  • Capaz de usinar dentes cilíndricos retos, engrenagens helicoidais, pequenos engrenagens cônicas, engrenagens encurvadas, correntes, estrias, rodas sem-fim, etc.


Principais especificações técnicas:
Índice | Especificação técnica principal | Unidade | Y3180HCNC4 | Y3180HCNC5
1 | Diâmetro máximo da peça | mm | 800 | 800
2 | Módulo máximo | mm | 10 | 10
3 | Velocidade máxima do fuso | r/min | 350 | 450
4 | Velocidade máxima da mesa | r/min | 20 | 20
5 | Tamanho máximo da ferramenta (Ø×L) | mm | Φ180×180 | Φ180×200
6 | Curso manual máximo da ferramenta | mm | 50 | 200 (automático)

Características / especificações técnicas
  • Tipo de máquina: máquina CNC de fresagem de engrenagens a corte húmido, 4 ligações, 4/5 eixos
  • Sistema CNC: sistema CNC nacional que suporta IHM e programação paramétrica
  • Proteção e opções: proteção totalmente fechada; opcionais: coletor de névoa de óleo, transporte automático de cavacos, fixação automática da peça
  • Precisão de usinagem: até a classe 7 segundo GB/T10095.1-2008
  • Setores aplicáveis: automóveis de passageiros, veículos comerciais, máquinas de construção, equipamentos navais, máquinas agrícolas, equipamentos de elevação para usinagem de engrenagens
  • Modelos representativos: Y3180HCNC4 / Y3180HCNC5 (ver tabela acima)
