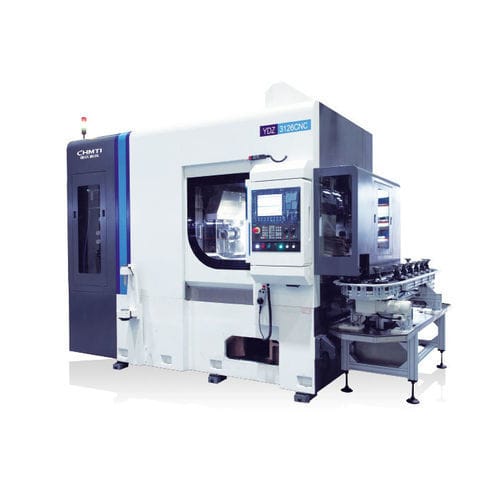

Máquina de corte de engrenagens CNC YD31266/YDZ3126（CDR）

vertical

Resumo
A máquina é projetada para usinagem em grande volume por hobbing de engrenagens para automóveis de passageiros, veículos comerciais, máquinas de construção e redutores. A precisão de usinagem pode atingir a classe 6 segundo GB/T10095.1-2008.

Desempenho e características principais

• Máquina de fresagem de engrenagens de corte seco em alta velocidade com configurações de seis/ sete/ onze eixos e cinemática de quatro eixos.
• Layout vertical: a coluna desloca‑se horizontalmente para realizar avanço radial, proporcionando usinagem de hobbing eficiente.
• Proteção totalmente selada, evacuação rápida de cavacos e sistema de refrigeração a seco que garantem boa estabilidade térmica e estabilidade dimensional.
• Eixos de ferramenta e peça com acionamento direto, corrente de transmissão curta e alta precisão de transmissão; rolamentos de rolos de alta rigidez permitem corte seco em alta velocidade e alta rigidez para engrenagens de módulo médio.
• Opções: dispositivos de carga/descarga para máquina isolada e depósito de transferência automático para atender a necessidades de automação e produção flexível.
• Funções opcionais: chanfrado por extrusão e desbaste para integração de múltiplos processos; dispositivo de acoplamento de dentes opcional para hobbing de precisão após têmpera.
• Sistema de controle configurável com Siemens ou FANUC.

Principais parâmetros técnicos

• Diâmetro máximo da peça (mm): 260
• Módulo máximo da peça (mm): 6
• Ângulo máximo de rotação da cabeça de ferramenta (°): ±45°
• Velocidade máxima do fuso do hob (rpm): 2500
• Velocidade máxima da mesa (rpm): 250
• Tamanho máximo de montagem da ferramenta (Ø × comprimento) (mm): Φ130×230
• Deslocamento axial máximo do hob (mm): 200
• Distância do centro do hob ao centro de rotação da mesa (mm): 30–220
• Distância do centro do hob à superfície da mesa (mm): 135–485

Aplicações e características técnicas

• Indústrias: automóveis de passageiros, veículos comerciais, máquinas de construção, redutores — adequado para hobbing em grande volume.
• Precisão: até a classe 6 segundo GB/T10095.1-2008.
• Configurações de eixos: 6/7/11 eixos (cinemática de quatro eixos).
• Acionamentos: fusos com acionamento direto, corrente de transmissão curta, rolamentos de rolos de alta rigidez.
• Refrigeração e proteção: sistema a refrigeração a seco, proteção totalmente selada, evacuação rápida de cavacos.
• Automação: opções de carga/descarga e depósito de transferência automático.
• Funções opcionais: chanfrado por extrusão, desbaste, dispositivo de acoplamento de dentes para hobbing de precisão pós‑têmpera.
• Controle: Siemens ou FANUC disponíveis.
• Consulte os parâmetros técnicos principais acima para dados de dimensão e velocidade.
