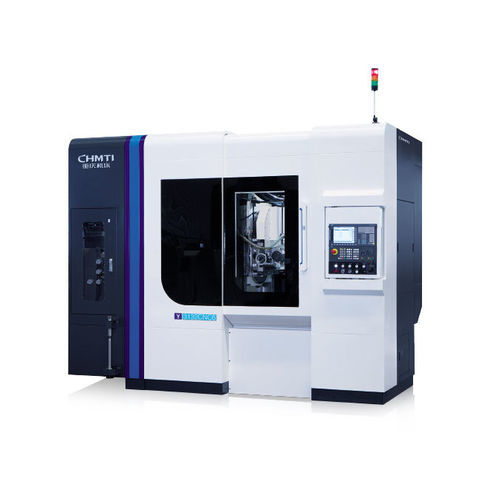

Máquina de corte de engrenagens CNC Y31326~7

vertical

Visão geral do produto
Máquina projetada para usinagem por fresamento/rosqueamento de engrenagens em grande volume e alta eficiência para automóveis de passageiros, veículos comerciais, máquinas de construção, máquinas marítimas, máquinas agrícolas e redutores. A precisão de acabamento pode atingir a classe 6 conforme GB/T10095.1-2008.

Desempenho e principais características

• Máquina CNC de alta eficiência com seis eixos e quatro acoplamentos, usinagem em ambiente úmido.
• Configuração vertical com grandes guias planas em ferro fundido, raspadas com precisão para boa resistência de contato e precisão de movimento; estrutura compacta e alta rigidez estática/dinâmica. Adequada para fresas multi-cabeça e grandes avanços de corte, aumentando significativamente a eficiência, especialmente para engrenagens de módulo médio e grande.
• Equipamento com proteção totalmente fechada, coletor de névoa de óleo, remoção automática de cavacos e fixação automática da peça; unidade opcional de carregamento/descarga automática e depósito de peças para integração em linhas de produção automatizadas.
• Interface homem-máquina (HMI), programação paramétrica e funções de autodiagnóstico do sistema.
• Configurável com sistemas de controle FANUC ou SIEMENS.

Principais especificações técnicas

• Diâmetro máximo da peça: 320 mm
• Módulo máximo da peça: 10 mm
• Ângulo máximo de rotação do porta-ferramenta: ±45°
• Velocidade máxima do fuso da fresa: 700 r/min
• Velocidade máxima da mesa: 60 r/min
• Tamanho máximo de montagem da ferramenta (Ø×C): Φ170×230 mm
• Deslocamento axial máximo do cortador: 200 mm
• Distância entre o centro do cortador e o centro de rotação da mesa: 40–310 mm
• Distância do centro do cortador até a superfície da mesa: 210–570 mm

Características / especificações / tecnologia

• Nome do produto: Máquina CNC de fresagem/rosqueamento de engrenagens de alta eficiência
• Indústrias aplicáveis: automóveis de passageiros, veículos comerciais, máquinas de construção, máquinas marítimas, máquinas agrícolas, redutores
• Modo de usinagem: úmido
• Eixos: seis eixos, quatro acoplamentos
• Guias: grandes guias planas em ferro fundido, raspadas com precisão
• Proteção: proteção totalmente fechada, coletor de névoa de óleo, remoção automática de cavacos
• Automação: unidade opcional de carregamento/descarga e depósito de peças; suporte à integração em linhas de produção automatizadas
• Sistema de controlo: configurável FANUC ou SIEMENS
• Precisão de usinagem: até classe 6 (GB/T10095.1-2008)
• Diâmetro máximo da peça: 320 mm
• Módulo máximo: 10 mm
• Velocidade máxima do fuso da fresa: 700 r/min
• Velocidade máxima da mesa: 60 r/min
• Tamanho máximo da ferramenta: Φ170×230 mm
• Deslocamento axial do cortador: 200 mm
• Distância centro cortador - centro rotação mesa: 40–310 mm
• Distância centro cortador - superfície da mesa: 210–570 mm
