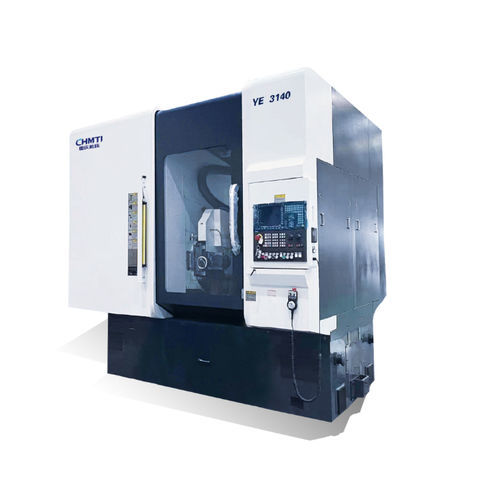

Máquina de corte de engrenagens CNC YE3140/YE3160

horizontal

Resumo do produto
A máquina destina-se principalmente ao acabamento por fresagem/hobbing de engrenagens em grande volume e alta eficiência para engrenagens utilizadas em veículos de passageiros, veículos comerciais, máquinas de construção, máquinas navais, máquinas agrícolas e redutores. A precisão de usinagem pode atingir a classe 6 conforme GB/T10095.1-2008.

Principais desempenhos e características

• A máquina é uma fresadora de engrenagens CNC de alta eficiência com seis eixos e interpolação em quatro eixos, capaz de operar em corte a seco, corte a úmido, lubrificação mínima (MQL) e corte com fluido de base aquosa.
• A mesa de trabalho é acionada diretamente por um motor de torque; o cabeçote da ferramenta utiliza transmissão por engrenagem com diferença de um dente.
• O sistema do eixo da mesa e os fusos e rolamentos dos eixos X, Y, Z usam lubrificação óleo-ar.
• O eixo Y emprega uma coluna de grande porte com deslocamento do suporte de corte para avanço axial; estrutura compacta, boa rigidez estática e dinâmica, adequada para cortadores de múltiplas pontas e grandes deslocamentos, especialmente para usinagem eficiente de engrenagens de módulo médio e grande.
• Os eixos X e Z usam guias lineares importadas; o eixo Y usa guias revestidas com polímero de nível alto/baixo.
• Equipado com proteção totalmente fechada, dispositivo automático de remoção de cavacos e dispositivo de fixação automática da peça; unidade opcional de carga/descarga automática e armazém de peças; pode ser integrado em linhas automatizadas de produção de engrenagens.
• Inclui interface HMI, funções de programação paramétrica e autodiagnóstico do sistema.
• O sistema de controle pode ser configurado com FANUC ou SIEMENS.

Principais especificações técnicas (comparação YE3140 / YE3160)
Item | Principais especificações técnicas | Unidade | YE3140 | YE3160
1 | Diâmetro máximo da peça | mm | 400 | 600
2 | Módulo máximo da peça | mm | 8 (úmido 12) | 8 (úmido 12)
3 | Ângulo máximo de rotação (eixo A) | deg | ±45° | ±45°
4 | Diâmetro×comprimento máximo de instalação do cortador | — | Φ170×230 | Φ170×230
5 | Curso axial máximo do cortador (eixo Y) | mm | 200 | 200
6 | Distância horizontal do centro do cortador ao centro da mesa (eixo X) | mm | 70-370 | 70-420
7 | Distância vertical do centro do cortador à superfície da mesa (eixo Z) | mm | 250-850 | 250-850
8 | Distância da face da extremidade do suporte externo até a superfície da mesa (eixo Z2) | mm | 400-900 | 400-900
9 | Velocidade máxima do cortador (eixo B) | rpm | 1500 | 1500
10 | Velocidade máxima da mesa (eixo C) | rpm | 200 | 200
11 | Potência do motor principal | kW | 22 | 22

Características / Especificações (resumo)

• Modelo / Nº: YE3140 / YE3160
• Nome do produto: máquina CNC de fresamento (hobbing) de engrenagens
• Indústrias aplicáveis: veículos de passageiros, veículos comerciais, máquinas de construção, máquinas navais, máquinas agrícolas, redutores, etc.
• Precisão de usinagem: até a classe 6 conforme GB/T10095.1-2008
• Eixos e interpolação: seis eixos, interpolação de quatro eixos
• Modos de corte: corte a seco / corte a úmido / MQL / refrigeração à base de água
• Potência do motor principal: 22 kW
• Velocidade máxima do cortador: 1500 rpm; velocidade máxima da mesa: 200 rpm
• Diametro×comprimento típico de instalação do cortador: Φ170×230
• Controles disponíveis: FANUC ou SIEMENS
