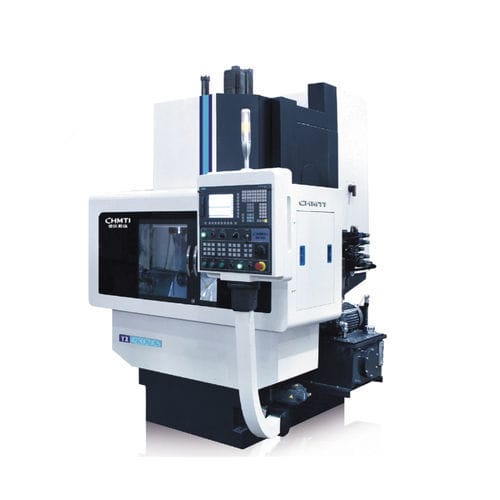

Máquina de corte de engrenagens CNC YX42305

horizontalpara engrenagem cônica

Visão geral
Destinada principalmente ao usinamento de engrenagens para automóveis de passageiros, veículos comerciais e redutores de precisão. A precisão de usinagem pode atingir classe 5-6 conforme GB/T10095.1-2008.

Desempenho e características principais:

• A máquina é uma máquina de raspagem de dentes CNC de cinco eixos; cada eixo de movimento é acionado por um motor servo AC independente, permitindo raspagem axial, raspagem radial, raspagem diagonal e raspagem tangencial.
• Disposição vertical; coluna e bancada com estrutura integral de alta rigidez; o carro tangencial é montado dentro do deslize radial, proporcionando alta rigidez, estrutura compacta e aparência organizada.
• Os eixos X, Y, Z são acionados por servomotores digitais com parafusos de esferas, garantindo alta precisão de posicionamento e repetibilidade e precisão de usinagem estável.
• A máquina possui interface homem-máquina; o operador insere parâmetros de ferramenta, peça, compensação e corte pela interface de diálogo; a máquina opera automaticamente e aplica compensação automática.
• Opcional: dispositivo automático de carga/descarga e mecanismo de pórtico para processamento contínuo automatizado, atendendo necessidades de automação.
• Adequada para raspagem de engrenagens cilíndricas externas de dentes retos e helicoidais, acoplamentos e engrenagens escalonadas.

Principais especificações técnicas (tabela mostrada em linhas)
Cabeçalho: No | Especificação técnica principal | Unidade | YX4230CNC5
1 | Diâmetro máximo da peça | mm | 300
2 | Módulo máximo da peça | m | raspagem axial 8, raspagem radial 5
3 | Faixa de velocidade do cortador de raspagem | r/min | 50-500
4 | Velocidade de avanço da mesa | mm/min | 1-1000
5 | Velocidade de avanço do carro radial | mm/min | 0.2-1000
6 | Velocidade de avanço do carro tangencial | mm/min | 1-500
7 | Faixa de distância do centro de rotação do cortador ao centro do ponta-fixa | mm | 125-280

Características / especificações técnicas

• Nome do produto: máquina CNC de raspagem de dentes de alta eficiência
• Nº do produto / modelo: YX4230CNC5
• Setores aplicáveis: usinagem de engrenagens para automóveis de passageiros, veículos comerciais e redutores de precisão
• Precisão de usinagem: até classe 5-6 segundo GB/T10095.1-2008
• Tipo de máquina: máquina de raspagem de dentes CNC de cinco eixos
• Sistema de acionamento: cada eixo acionado por servomotores AC independentes (X, Y, Z servomotor digital + parafuso de esferas)
• Modos de raspagem: raspagem axial, raspagem radial, raspagem diagonal, raspagem tangencial
• Layout e estrutura: disposição vertical, coluna e bancada monobloco de alta rigidez; carro tangencial disposto no deslize radial
• HMI: interface homem-máquina para entrada de parâmetros ferramenta/peça/compensação/corte e compensação automática
• Automação: opções de carga/descarga automática e sistema de pórtico para processamento contínuo
• Diâmetro máximo da peça: 300 mm
• Módulo máximo da peça: raspagem axial 8, raspagem radial 5
• Faixa de velocidade do cortador: 50-500 r/min
• Velocidade de avanço da mesa: 1-1000 mm/min
• Velocidade de avanço do carro radial: 0.2-1000 mm/min
• Velocidade de avanço do carro tangencial: 1-500 mm/min
• Faixa de distância centro de rotação do cortador ao centro do ponta-fixa: 125-280 mm
