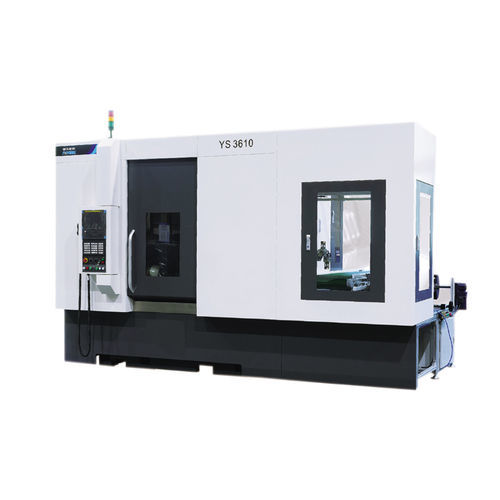

Máquina de corte de engrenagens CNC YS3610

horizontal

Visão geral
O YS3610 é uma máquina CNC horizontal para corte por rosca (hobbing) de engrenagens, projetada para usinar engrenagens de pequeno módulo e grande ângulo de hélice, utilizadas em motocicletas, instrumentos, brinquedos, artigos de pesca e setores semelhantes. A máquina suporta usinagem a seco e pode atingir precisão de acordo com GB/T10095.1-2008 grau 6.

Desempenho principal e características

• Máquina horizontal de hobbing com seis eixos e ligação 4, adequada para pequenos módulos e grandes ângulos de hélice.
• Estrutura compacta com proteções externas e internas totalmente fechadas para permitir usinagem a seco segura.
• Leito horizontal que garante melhor ajuste das peças e rigidez global, reduzindo a área ocupada.
• Eixo porta-ferramenta acionado por motor de fuso servo em acoplamento direto, com corrente de transmissão curta, alta precisão e boa rigidez.
• Plataforma de trabalho com conjunto de engrenagens helicoidais de alta precisão para indexação, com sistema de eliminação de folga, adequada para corte em alta velocidade e alta precisão.
• Configuração padrão: FANUC 0i-MF; opcionais: GSK25iG, Siemens 828D ou outros sistemas compatíveis.
• Possibilidade de configurar alimentador automático e silo para processamento contínuo automatizado.

Principais especificações técnicas

• Número do produto: YS3610
• Tipo de máquina: Máquina horizontal de hobbing de seis eixos e ligação 4, usinagem a seco
• Diâmetro máximo da peça: 100 mm
• Módulo máximo da peça: 3 mm
• Ângulo máximo de rotação do porta-ferramenta: ±60°
• Velocidade máxima do fuso do cortador: 4000 r/min
• Velocidade máxima da mesa: 400 r/min
• Tamanho máximo de montagem da ferramenta (Ø × comprimento): φ80 × 110 mm
• Deslocamento axial máximo do cortador: 100 mm
• Intervalo de distância entre o centro do cortador e o centro de rotação da mesa: 10–110 mm
• Distância do centro do cortador até a superfície da mesa: 150–500 mm
• Precisão de usinagem: até GB/T10095.1-2008 grau 6
• Configuração padrão: sistema CNC FANUC 0i-MF (opções GSK25iG ou Siemens 828D)
• Opções: alimentador automático e silo para automação contínua

Campo de aplicação
Adequada para usinagem de engrenagens de pequeno módulo e grande ângulo de hélice; largamente utilizada em motocicletas, instrumentação, brinquedos, artigos de pesca e setores relacionados.

Observações
A precisão de usinagem pode atingir o grau 6 conforme GB/T10095.1-2008. O sistema CNC padrão e a forma de transmissão são os indicados; alimentador automático e silo podem ser fornecidos como opcionais.
