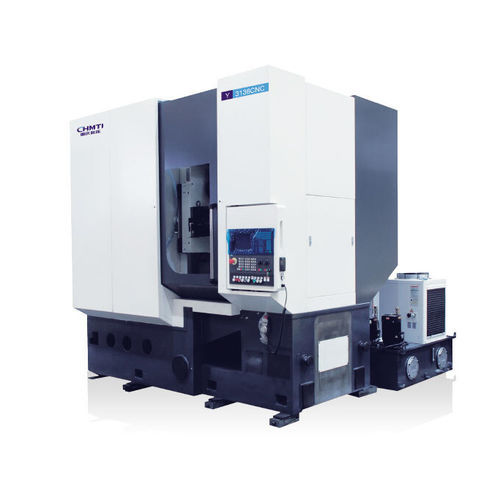

Máquina de corte de engrenagens CNC Y3136/YD3136

Visão geral
Adequada para usinagem de alta eficiência de engrenagens de grande módulo e com baixo número de dentes utilizadas em veículos comerciais, naval, energia eólica e máquinas de construção. A precisão de usinagem da máquina pode atingir GB/T10095.1-2008 Grau 6.

Desempenho principal e características

• A máquina é uma hobadora CNC de seis eixos e quatro ligações, oferecendo alta rigidez, alta eficiência e alta precisão.
• O eixo Y está disposto sob uma grande coluna com o trilho do eixo Y montado em plano inclinado para aumentar a rigidez do porta-ferramenta e utilizar o próprio peso da máquina para compensar parcialmente a reação de usinagem, melhorando rigidez e estabilidade.
• O fuso peça do modelo YD3136CNC utiliza um motor de torque integrado para garantir a rigidez e a precisão do sistema de transmissão.
• A máquina possui coberturas de proteção externas e internas totalmente fechadas e um sistema confiável de recolha e remoção rápida de cavacos e névoa de óleo.
• A máquina pode ser configurada com sistemas CNC Siemens ou Fanuc.

Principais especificações técnicas
N.º | Especificação | Unidade | Y3136CNC | YD3136CNC
1 | Diâmetro máximo da peça | mm | 360 | 360
2 | Módulo máximo da peça | mm | 16 | 16
3 | Ângulo máximo de rotação do cabeçote porta-ferramenta | ° | ±45° | ±45°
4 | Velocidade máxima do fuso do cortador | r/min | 400 | 400
5 | Velocidade máxima da mesa | r/min | 60 | 80
6 | Tamanho máximo de montagem da ferramenta (diâmetro×comprimento) | mm | Φ220×230 | Φ220×230
7 | Curso axial máximo do cortador | mm | 200 | 200
8 | Distância do centro do cortador ao centro de rotação da mesa | mm | 70-320 | 70-320
9 | Distância do centro do cortador à superfície da mesa | mm | 150-590 | 150-590

Características/Especificações

• Modelo: Y3136CNC / YD3136CNC
• Nome do produto: Máquina CNC de hobagem de engrenagens para corte pesado
• Categoria: Máquina de hobagem / usinagem de engrenagens
• Aplicação de usinagem: Adequada para usinagem eficiente de engrenagens de grande módulo e com poucos dentes para veículos comerciais, embarcações, energia eólica e máquinas de construção
• Precisão de usinagem: Até GB/T10095.1-2008 Grau 6
• Estrutura e controle: Seis eixos, quatro ligações; equipada com sistema CNC Siemens/Fanuc
• Fuso: Fuso peça YD3136CNC com motor de torque integrado
• Proteção e remoção de cavacos: Coberturas de proteção externas e internas totalmente fechadas, sistema de recolha e remoção rápida de cavacos e névoa de óleo
