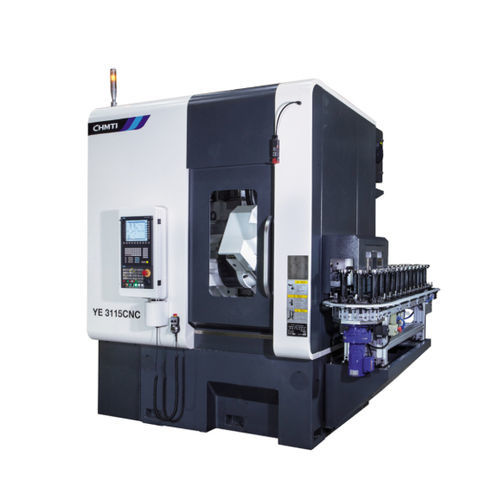

Máquina de corte de engrenagens CNC YE3115/YDE3120-CD

vertical

Resumo
Projetada para hobagem em grande volume de engrenagens para veículos de nova energia, transmissões automáticas e redutores de precisão. Precisão de usinagem conforme GB/T10095.1-2008 classe 5–6.

Desempenho principal e características

• Máquina de hobbing de oito eixos e quatro ligações, corte a seco de alta velocidade para produção eficiente e ambientalmente compatível.
• Layout de coluna deslocada com mesa deslizante horizontal para avanço radial; proteção total, evacuação rápida de cavacos e refrigeração a seco garantem estabilidade térmica e consistência dimensional.
• Eixos principais de ferramenta e peça com acionamento direto para resposta rápida e elevada precisão. Equipada com hobers para corte a seco que permitem velocidades de corte acima de 300 m/min para módulos pequenos e médios; produtividade superior em mais de três vezes comparado a máquinas de corte úmido.
• Opções de carga/descarga por máquina e funil de transferência automático para suportar linhas de produção automatizadas e flexíveis.
• Compatível com sistemas CNC Siemens ou FANUC.
• O modelo YDE3120CNC-CD pode ser equipado com unidade de extrusão para chanfro e desbarbagem, consolidando múltiplas operações.

Principais especificações técnicas
Modelo: YE3115CNC | YDE3120CNC-CD
1 - Diâmetro máximo da peça (mm) - 150 | 210
2 - Módulo máximo (mm) - 4 | 4
3 - Ângulo máximo de giro do cabeçote de ferramenta (°) - ±45° | ±45°
4 - Velocidade máxima do fuso do hober (r/min) - 2500 | 3000
5 - Velocidade máxima da mesa (r/min) - 300 | 300
6 - Tamanho máximo de fixação da ferramenta (Ø×L) (mm) - Φ130×180 | Φ130×230
7 - Curso axial máximo do hober (mm) - 150 | 180
8 - Distância do centro do hober ao centro de rotação da mesa (mm) - 15-155 | 30-180
9 - Distância do centro do hober à superfície da mesa (mm) - 180-480 | 195-495

Principais características / Destaques técnicos

• Setores-alvo: hobagem em grande volume para veículos de nova energia, transmissões automáticas e redutores de precisão.
• Tipo de máquina: oito eixos, quatro ligações, hobbing a seco de alta velocidade com refrigeração a seco para eficiência ambiental.
• Transmissão principal: acionamento direto em eixos de ferramenta e peça para alta velocidade e precisão.
• Produtividade: velocidades de corte >300 m/min para módulos pequenos/médios; rendimento significativamente superior a máquinas de corte úmido.
• Automação: opções de carga/descarga e funil de transferência automáticos para linhas automatizadas e flexíveis.
• Controle: opções Siemens ou FANUC.
• Diferenças entre modelos: YE3115CNC e YDE3120CNC-CD diferem em diâmetro máximo da peça, velocidade do fuso do hober e comprimento de montagem da ferramenta.
