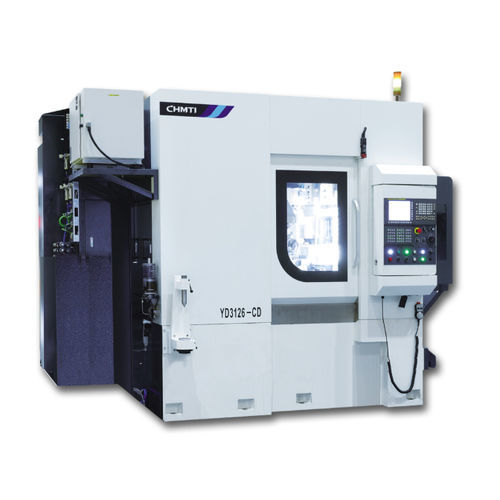

Máquina de corte de engrenagens CNC YD3126-CD

vertical

Visão geral
O YD3126-CD é uma máquina composta CNC concebida para produção em grande volume de engrenagens, combinando hobbing e fresagem de perfis. Indicada para engrenagens de automóveis de passageiros, veículos comerciais, máquinas de construção e redutores. A precisão de usinagem pode atingir a Classe 6 segundo GB/T10095.1-2008.

Desempenho principal e características

• Máquina composta de alta velocidade com treze eixos e quatro ligações, para hobbing e fresagem de perfis em corte a seco, oferecendo alta eficiência produtiva.
• Quatro posições de trabalho permitem realizar hobbing e fresagem simultaneamente em diferentes estações para aumentar a produtividade.
• Configuração vertical com deslocamento horizontal da coluna para avanço radial, otimizando o hobbing.
• Fresagem de perfis com fresas de conformação e método de corte por rolamento, permitindo combinar múltiplas operações.
• Proteção totalmente fechada, evacuação rápida de cavacos e sistema de refrigeração a seco asseguram estabilidade térmica e dimensões estáveis das peças.
• Fuso da ferramenta de hobbing e fuso da mesa com acionamento direto para cadeia de transmissão curta e alta precisão; suportados por rolamentos de alta rigidez para corte a seco de engrenagens de módulo médio.
• Opções de automação: dispositivo de carga/descarga para máquina única e cofre de transferência automática para produção flexível.
• Sistema de controlo configurável com Siemens ou FANUC.

Principais parâmetros técnicos

• Modelo: YD3126-CD
• Diâmetro máximo da peça: 260 mm
• Módulo máximo: 6
• Ângulo máximo de rotação do porta‑ferramenta: ±45°
• Velocidade máxima do fuso de hobbing: 2500 r/min
• Velocidade máxima da mesa: 250 r/min
• Tamanho máximo da ferramenta (diâmetro × comprimento): Φ130 × 230 mm
• Deslocamento axial máximo do hobbing: 200 mm
• Distância do centro da ferramenta ao centro de rotação da mesa: 30–220 mm
• Distância do centro da ferramenta à superfície da mesa: 135–485 mm

Características / Especificações

• Modelo: YD3126-CD
• Nome do produto: máquina composta CNC de hobbing e fresagem de perfis
• Indústrias aplicáveis: automóveis de passageiros, veículos comerciais, máquinas de construção, redutores — usinagem em série de engrenagens
• Precisão de usinagem: até Classe 6 segundo GB/T10095.1-2008
• Estrutura: vertical, treze eixos, quatro ligações, usinagem composta de 4 estações
• Ferramentas e fusos: fuso de hobbing e fuso de mesa com acionamento direto, suporte por rolamentos de alta rigidez
• Método de corte: corte a seco, fresagem de conformação com corte por rolamento
• Arrefecimento e proteção: coberturas totalmente seladas, evacuação rápida de cavacos, sistema de refrigeração a seco
• Automação opcional: carregamento/descarga em máquina única, cofre de transferência automática
• Controlo: opções Siemens ou FANUC
• Diâmetro máximo da peça: 260 mm
