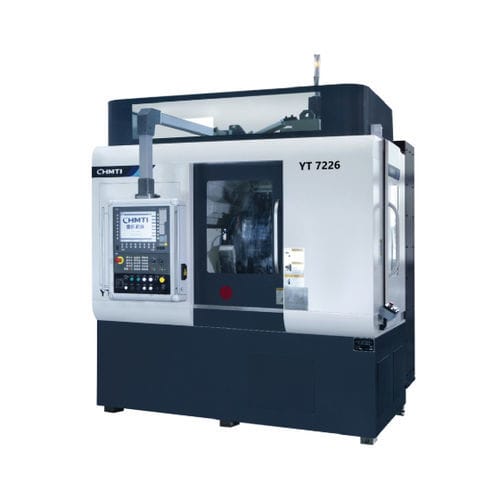

Centro de retífica para engrenagens YT7226G/YT7226

verticalCNCde alta precisão

Resumo
A máquina aplica‑se principalmente à retificação de precisão de engrenagens para veículos de nova energia, transmissões automáticas e automóveis de passageiros. A precisão em produção em série pode atingir as classes 4–5 segundo GB/T10095.1-2008.

Desempenho e características principais

• Retificadora de parafuso CNC com treze eixos e cinco ligações; a velocidade linear de retificação pode manter‑se de forma estável acima de 63 m/s.
• Projeto com duplo fuso de peça que reduz o tempo auxiliar de ciclo para menos de 5 segundos, aumentando significativamente a eficiência de produção.
• A máquina utiliza um disco dentado de face de alta precisão com dispositivo de aperto flutuante hidráulico para posicionamento e bloqueio precisos durante a troca da mesa; a consistência de usinagem entre a mesa dianteira e traseira é ≤ 0,005 mm.
• Sistema de equilíbrio térmico com circulação do leito que adota diferentes modos de lubrificação em operação e paragem para equilibrar a temperatura interna e reduzir a deformação térmica.
• O software da máquina oferece funções de conformação complexas: modificação arbitrária da direção do dente, compensação da torção da superfície do dente, dressagem por pontos (correção de perfis arbitrários), retificação de textura da superfície dentada, retificação de dentes assimétricos com ângulo de pressão duplo, retificação de pequenos cones, entre outros.

Sistema CNC e automação

• Equipado com CNC Siemens 840Dsl/one; plataforma de controlo multicanal para gerir flexivelmente os eixos CNC.
• Controle totalmente automático: fixação automática da peça, dressagem automática da roda, engrenamento de alta velocidade, ensino automático de retificação, ensino automático de dressagem, distribuição automática de folgas e ciclos automáticos de retificação.
• A interface operacional utiliza HMI desenvolvida pelo fabricante (programação zero), permitindo diálogo homem‑máquina, cálculo de parâmetros de engrenagem e geração automática de programas.

Indústrias aplicáveis
Retificação de engrenagens em série para veículos de nova energia, transmissões automáticas, automóveis de passageiros e setores relacionados.

Principais especificações técnicas (tabela)
Índice | Especificação | Unidade | Valor
Modelo | | | YT7226G / YT7226
1 | Diâmetro máximo da peça | mm | 260
2 | Módulo máximo | mm | 5
3 | Velocidade máxima do fuso de retificação | r/min | 10000 / 6100
4 | Velocidade máxima do fuso da peça | r/min | 3000 / 1600
5 | Distância do centro da roda até o centro de rotação da mesa | mm | 115 ~ 350
6 | Dimensão máxima de montagem da roda | mm | Φ220×Φ76.2×160 / Φ275×Φ160×160
7 | Dimensão máxima de montagem do rolete | mm | Φ140×Φ52×40 / Φ123×Φ52×40
8 | Potência do fuso de retificação | kW | 28.5 / 16

Características / especificações técnicas

• Modelo: YT7226G / YT7226
• Diâmetro máximo da peça: 260 mm
• Módulo máximo: 5 mm
• Velocidade máxima do fuso de retificação: 10000 / 6100 r/min
• Velocidade máxima do fuso da peça: 3000 / 1600 r/min
• Distância centro roda — centro mesa: 115 ~ 350 mm
• Dimensões máximas de montagem da roda: Φ220×Φ76.2×160 ou Φ275×Φ160×160
• Dimensões máximas de montagem do rolete: Φ140×Φ52×40 ou Φ123×Φ52×40
• Potência do fuso de retificação: 28.5 / 16 kW
• Velocidade linear de retificação: estável acima de 63 m/s
• Projeto com duplo fuso de peça; tempo auxiliar de ciclo ≤ 5 s (aumento significativo da capacidade)
• Consistência de posicionamento/travamento mesas dianteira/traseira: ≤ 0,005 mm
• Sistema de circulação do leito para reduzir deformação térmica
• CNC: Siemens 840Dsl/one; suporta funções avançadas de automação e conformação
