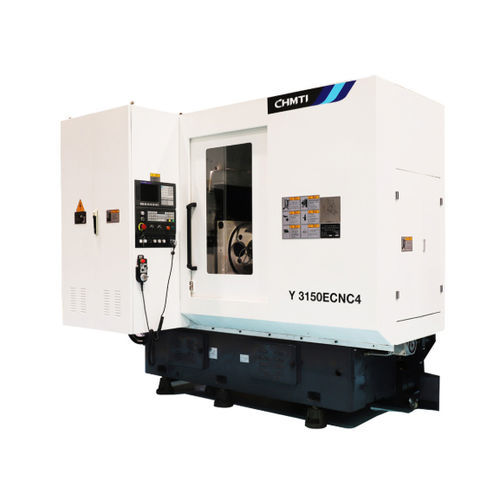

Máquina de fresamento de engrenagens CNC Y3150E4/5

horizontalpara engrenagem cônica

Resumo do produto
A máquina destina-se ao usinamento de engrenagens para automóveis de passageiros, veículos comerciais, máquinas de construção, máquinas navais, máquinas agrícolas e equipamentos de elevação. A precisão de usinagem pode alcançar a classe 6–7 segundo GB/T10095.1-2008 (a precisão final será definida no acordo técnico entre fornecedor e comprador).

Desempenho principal e características

• Máquina de rolagem de engrenagens CNC 4/5 eixos com quatro ligações e corte úmido.
• Configuração padrão com sistema CNC nacional, interface homem‑máquina e programação paramétrica; permite uma fixação única para múltiplos ciclos repetidos.
• Equipamento com proteção totalmente fechada; opcionais: coletor de névoa de óleo, remoção automática de cavacos, fixação automática da peça, etc.

Aplicações e capacidade de usinagem

• Capaz de usinar engrenagens cilíndricas de dentes retos, engrenagens helicoidais, engrenagens de pequeno cone, engrenagens em forma de tambor, rodas dentadas, estrias e rodas de fuso (sem-fim).

Principais especificações técnicas (tabela)
N.º | Especificação técnica principal | Unidade/Observação | Y3150ECNC4 | Y3150ECNC5
1 | Diâmetro máximo da peça | mm | 500 | 500
2 | Módulo máximo da peça | mm | 8 | 8
3 | Velocidade máxima do fuso | r/min | 350 | 450
4 | Velocidade máxima da mesa | r/min | 25 | 25
5 | Tamanho máximo da ferramenta (Ø×C) | mm | Φ160×160 | Φ180×200
6 | Curso máximo da ferramenta (manual/automático) | mm | 50 | 200 (automático)

Materiais e observações de usinagem

• Projetada como sistema de corte úmido, adequada para o processo de rolagem de engrenagens.
• A precisão de usinagem e a configuração do sistema de controlo podem ser personalizadas conforme o acordo técnico do comprador.

Características / Especificações técnicas

• Número do produto / modelo: Y3150ECNC4/5
• Nome do produto: Série de máquinas CNC de rolagem de engrenagens (modernizada)
• Indústrias aplicáveis: automóveis de passageiros, veículos comerciais, máquinas de construção, máquinas navais, agricultura, equipamentos de elevação e outras indústrias de usinagem de engrenagens
• Precisão de usinagem: até classe 6–7 segundo GB/T10095.1-2008 (conforme acordo técnico)
• Velocidade máxima do fuso (Y3150ECNC4): 350 r/min; (Y3150ECNC5): 450 r/min
• Diâmetro máximo da peça: 500 mm (ambos os modelos)
• Módulo máximo: 8 mm (ambos os modelos)
• Velocidade máxima da mesa: 25 r/min (ambos os modelos)
• Tamanho máximo da ferramenta: Y3150ECNC4 Φ160×160 mm; Y3150ECNC5 Φ180×200 mm
• Curso máximo manual/automático: Y3150ECNC4 50 mm (manual); Y3150ECNC5 200 mm (automático)
• Configuração CNC: 4/5 eixos quatro ligações (corte úmido)
• Configuração padrão: sistema CNC nacional (HMI, programação paramétrica)
• Acessórios opcionais: coletor de névoa de óleo, remoção automática de cavacos, fixação automática da peça, etc.
