Máquina de corte de engrenagens CNC YDA3132
vertical

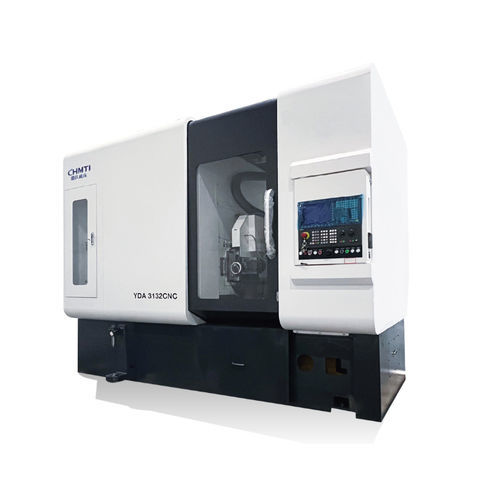

Máquina de corte de engrenagens CNC - YDA3132 - Chongqing Machine Tool (GROUP) Co., Ltd. - vertical
Máquina de corte de engrenagens CNC - YDA3132 - Chongqing Machine Tool (GROUP) Co., Ltd. - vertical
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
vertical
Módulo

8 mm
(0,31 in)

Diâmetro máx. peças

320 mm
(13 in)

Velocidade de rotação

1.000 rpm
(6.283,185 rad.min-1)

Diâmetro da fresa

170 mm
(6,7 in)

Descrição

Visão geral
A YDA3132CNC é uma máquina CNC de fresagem/rodagem a seco de alta velocidade projetada para processamento em grande volume de engrenagens para automóveis de passageiros, veículos comerciais, máquinas de construção e redutores. A precisão de usinagem pode atingir a classe 6 segundo a norma GB/T10095.1-2008.

Principais desempenho e características
  • Máquina CNC de alta velocidade com seis/sete eixos e cinemática de quatro eixos, adequada para produção em massa.
  • Layout vertical com movimento horizontal da coluna para realizar o avanço radial necessário à fresagem/rolagem eficiente.
  • Carcaça totalmente selada, evacuação rápida de cavacos e sistema de refrigeração a seco para boa estabilidade térmica e consistência dimensional.
  • Fuso da ferramenta com acionamento por par de engrenagens e fuso da peça com acionamento direto: cadeia de transmissão curta e alta precisão de transmissão; rolamentos de rolos de alta rigidez permitem corte a seco em alta velocidade e alta carga para módulos médios.
  • Opcional carregamento/descarregamento por máquina única e cofre de transferência automático para suportar automação e produção flexível.
  • Opções de chanframento e desbarbação para integração de múltiplos processos.
  • Compatível com sistemas CNC FANUC ou Siemens.


Especificações técnicas
  • Modelo/ID: YDA3132CNC
  • Precisão de usinagem: até a classe 6 segundo GB/T10095.1-2008
  • Eixos e cinemática: seis/sete eixos, cinemática de quatro eixos
  • Método de corte: corte a seco de alta velocidade (rolagem a seco)
  • Fusos e transmissão: fuso da ferramenta por par de engrenagens; fuso da peça acionamento direto
  • Diâmetro máximo da peça: 320 mm
  • Módulo máximo: 8
  • Ângulo máximo de rotação do cabeçote porta-ferramenta: ±45°
  • Velocidade máxima do fuso da ferramenta: 1000 r/min
  • Velocidade máxima da mesa: 80 r/min
  • Tamanho máximo da ferramenta montada (Ø × comprimento): Φ170×Φ230 mm
  • Curso axial máximo do rolo: 200 mm
  • Distância centro da ferramenta → superfície da mesa: 40–320 mm
  • Distância centro da ferramenta → centro da mesa: 220–570 mm
