Máquina de corte de engrenagens CNC YX3132
horizontalpara engrenagem cônica

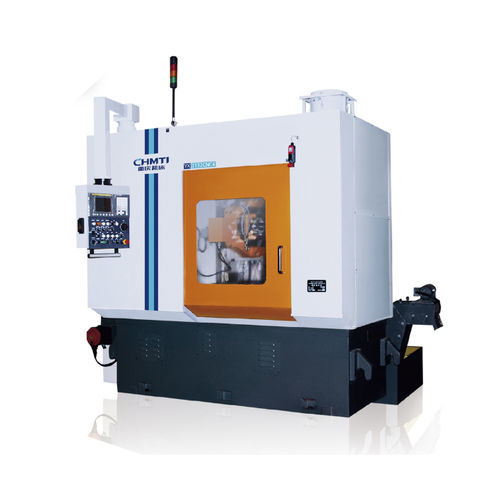

Máquina de corte de engrenagens CNC - YX3132 - Chongqing Machine Tool (GROUP) Co., Ltd. - horizontal / para engrenagem cônica
Máquina de corte de engrenagens CNC - YX3132 - Chongqing Machine Tool (GROUP) Co., Ltd. - horizontal / para engrenagem cônica
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
horizontal
Outras características
para engrenagem cônica
Módulo

8 mm
(0,31 in)

Diâmetro máx. peças

320 mm
(13 in)

Velocidade de rotação

540 rpm
(3.392,92 rad.min-1)

Diâmetro da fresa

160 mm
(6,3 in)

Descrição

Resumo
A máquina é usada principalmente para hobbing na indústria de engrenagens, aplicável a automóveis de passageiros, veículos comerciais, máquinas de construção, máquinas navais, máquinas agrícolas, máquinas de mineração, etc. A precisão de usinagem pode atingir as classes 6-7 segundo GB/T10095.1-2008.

Desempenho e características principais:
  • Máquina CNC de hobbing a corte úmido com cinco eixos e quatro ligações.
  • Interface homem‑máquina intuitiva, programação automática parametrizada e funções de autodiagnóstico do sistema.
  • Equipada com proteção totalmente fechada, coletor de névoa de óleo, remoção automática de cavacos e fixação automática da peça; facilmente integrável em linhas automáticas de processamento de engrenagens.
  • Configurada com sistema CNC nacional como padrão; FANUC ou SIEMENS opcionais.
  • Capaz de usinar engrenagens cilíndricas de dentes retos, engrenagens helicoidais, engrenagens com pequeno cone, engrenagens bombadas, coroas, estrias, rodas sem-fim, etc.; suporta ciclos de indexação múltiplos.


Principais especificações técnicas:
  • Diâmetro máximo da peça: 320 mm
  • Módulo máximo da peça: 8
  • Velocidade máxima do fuso: 540 r/min
  • Velocidade máxima da mesa: 32 r/min
  • Tamanho máximo da ferramenta (Ø×C): Φ160×200 mm
  • Deslocamento máximo da ferramenta: 150 mm


Características / especificações (lista)
  • Nome do produto: máquina de hobbing CNC
  • Código do produto: YX3132CNC
  • Indústrias aplicáveis: automóveis de passageiros, veículos comerciais, máquinas de construção, máquinas navais, máquinas agrícolas, máquinas de mineração e outros processamentos de engrenagens
  • Precisão de usinagem: até classe 6-7 segundo GB/T10095.1-2008
  • Estrutura: cinco eixos quatro ligações, corte úmido CNC
  • Controle: suporta sistemas CNC nacionais; FANUC ou SIEMENS opcionais
  • Dimensões/Parâmetros principais: diâmetro máximo da peça 320 mm; módulo máximo 8; velocidade fuso max 540 r/min; velocidade mesa max 32 r/min; ferramenta max Φ160×200 mm; deslocamento max 150 mm
