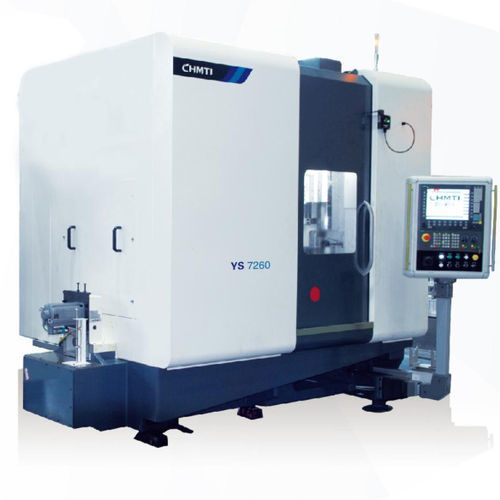

Centro de retífica para engrenagens YS7250/YS7260

verticalCNCde 12 eixos

Visão geral do produto
A máquina é projetada para retificação de precisão de engrenagens utilizadas em transmissões automáticas, engrenagens para veículos de passeio e comerciais e redutores de precisão. Suporta produção em série com precisão equivalente às classes 4–5 segundo GB/T10095.1-2008.

Desempenho e características principais

• Retificadora de engrenagens CNC de doze eixos e cinco acoplamentos, adequada para retificação de roscas sem‑fim com alta precisão e alta eficiência.
• Fuso da roda de rebolo: fuso elétrico de acionamento direto de alta potência importado da Alemanha; eixos lineares com guias lineares rolantes de alta rigidez importadas; fusos de esferas importados com pré‑carga e alta precisão combinados com régua Heidenhain ou régua magnética para controlo em malha fechada.
• O software da máquina permite modificação arbitrária da linha de passo, compensação de torção da superfície dentada, dressagem por ponto (modificação de perfil arbitrária), retificação com padrão de superfície, retificação de engrenagens assimétricas com duplo ângulo de pressão e retificação com pequeno cone.
• Sistema de controlo: Siemens 840Dsl em plataforma multicanal para controlo flexível de doze eixos CNC e automação total de aperto, dressagem de rebolo, engrenamento em alta velocidade, ensino automático de retificação, ensino automático de dressagem, alocação de material e ciclo completo de retificação.
• Interface homem‑máquina desenvolvida internamente com cálculo de parâmetros de engrenagem e geração automática de programas de retificação e dressagem.
• Magazine de troca de peça monostação no lado direito e robô rotativo permitem carga/descarga automática para produção automatizada em série.

Principais especificações técnicas

• Série do produto: YS72 series
• Eixos e cinemática: doze eixos, retificadora de engrenagens cinco acoplamentos
• Sistema de controlo: Siemens 840Dsl plataforma multicanal
• Fuso da rebolo: fuso elétrico de acionamento direto alemão, 38 kW
• Guias lineares e fusos de esferas: guias lineares rolantes de alta rigidez importadas; fusos de esferas pré‑carregados de alta precisão importados
• Feedback de posição: régua Heidenhain ou régua magnética, controlo em malha fechada
• Ø máx peça: 500 mm (YS7250) / 600 mm (YS7260)
• Módulo máx: 8 mm (YS7250) / 10 mm (YS7260)
• Velocidade máx do fuso da roda de rebolo: 7800 r/min
• Velocidade máx do fuso da peça: 610 r/min (YS7250) / 390 r/min (YS7260)
• Distância centro da rebolo ao centro de rotação da mesa: 50–440 mm (YS7250) / 50–510 mm (YS7260)
• Tamanho máx de montagem da rebolo: Φ300×Φ115×160 mm
• Tamanho máx de montagem do rolo: Φ140×Φ52×40 mm (YS7250) / Φ160×Φ52×40 mm (YS7260)
• Potência do fuso: 38 kW

Aplicações e funções chave

• Produção em série de retificação de engrenagens de precisão para transmissões automáticas, engrenagens de veículos e redutores de precisão.
• Suporta processos totalmente automáticos: aperto automático, dressagem automática, retificação automática, ensino e alocação de material.
• Suporta várias funções de correção e retificação de perfis complexos para atender requisitos de perfilagem de alto nível.

Características / resumo técnico

• Série: YS72 series
• Doze eixos, retificadora CNC cinco acoplamentos
• Controlo: Siemens 840Dsl plataforma multicanal
• Fuso principal: fuso elétrico de acionamento direto alemão, 38 kW
• Guias e fusos: guias lineares de alta rigidez importadas; fusos de esferas pré‑carregados alta precisão
• Feedback de posição: régua Heidenhain ou régua magnética
• Capacidade: Ø máx peça 500 / 600 mm
• Módulo máx: 8 / 10 mm
• Velocidade fuso rebolo: 7800 r/min
• Automação: magazine de transferência monostação e robô rotativo
