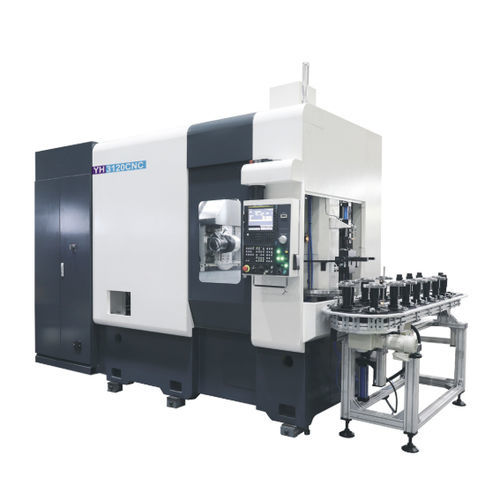

Máquina de corte de engrenagens CNC YS3120(CD)/YH3120CNC(CD)

vertical

Resumo
Máquina indicada para usinagem de engrenagens em setores como motocicletas, automóveis de passeio, instrumentos e aparelhos, ferramentas elétricas, máquinas gerais e redutores. Boa relação custo-desempenho. Precisão de usinagem até a classe 6 conforme GB/T10095.1-2008.

Desempenho principal e características

• Máquina de fresagem/rosqueamento a seco com seis e treze eixos e cinemática quatro-vínculo, projetada para operação de alta velocidade, eficiente e ambientalmente amigável.
• YS3120/YS3120-CD: cada eixo de movimento CNC é acionado por motor servo AC independente; eixo B usa servo de fuso de alta potência com transmissão de engrenagens helicoidais de alta precisão em dois estágios e mecanismo final; eixo C usa engrenagens helicoidais de alta precisão para indexação em alta velocidade e precisão.
• YH3120/YH3120-CD: eixo B acionado diretamente por motor embutido; eixo C acionado por motor de torque embutido; fuso da mesa suportado por rolamentos de esferas de contato angular de alta precisão.
• Layout vertical com deslocamento horizontal da coluna para avanço radial, proporcionando fresagem/roscamento eficiente.
• Estrutura compacta e pequena área ocupada; proteção total selada, proteção interna contra cavacos e sistema de refrigeração a seco para corte a seco de alta velocidade.
• Pode ser configurada com corte por fresa-formadora para chanframento, permitindo a combinação de múltiplos processos.
• Opcional de automação da máquina única e várias interfaces de conexão para atender à produção automatizada e flexível.
• Opcional mecanismo de pareamento de dentes para roscamento de precisão após tratamento térmico.
• Sistemas de controle opcionais: FANUC, SIEMENS ou GSK25iG.

Principais especificações técnicas
Observação: as colunas da tabela leem-se como "Especificação / YS3120/YS3120-CD / YH3120/YH3120-CD"
Diâmetro máximo da peça (mm): 200 / 200
Módulo máximo da peça (mm): 6 / 6
Ângulo máximo de rotação do cabeçote de ferramenta (°): ±45° / ±45°
Velocidade máxima do fuso do corte (rpm): 1500 / 2300
Velocidade máxima da mesa (rpm): 200 / 250
Tamanho máximo da ferramenta (Ø×C, mm): Φ130×230 / Φ130×230
Curso axial máximo do corte (mm): 180 / 180
Distância do centro do corte ao centro de rotação da mesa (mm): 30–230 / 30–230
Distância do centro do corte à superfície da mesa (mm): 185–485 / 185–485

Indústrias aplicáveis / recomendadas

• Usinagem de engrenagens de pequeno e médio porte para motocicletas, automóveis, máquinas em geral, redutores, ferramentas elétricas e instrumentos.
• Para cenários de usinagem de engrenagens pesadas, consultar modelos maiores com parâmetros semelhantes.

Observações
Existem vários modelos e configurações disponíveis (por exemplo, séries YS3120, YH3120). O sistema de controlo e os opcionais podem ser seleccionados conforme a peça a usinar e as necessidades de automação.

Especificações chave

• Precisão de usinagem: até Classe 6 segundo GB/T10095.1-2008.
• Diâmetro máximo da peça: 200 mm (ambas as variantes).
• Módulo máximo da peça: 6 mm.
• Ângulo máximo de rotação do cabeçote de ferramenta: ±45°.
• Velocidade máxima do fuso do corte: série YS3120 1500 rpm; série YH3120 2300 rpm.
• Velocidade máxima da mesa: série YS3120 200 rpm; série YH3120 250 rpm.
• Tamanho máximo da ferramenta: Φ130×230 mm.
• Curso axial máximo do corte: 180 mm.
• Faixa distância centro do corte - centro de rotação da mesa: 30–230 mm.
• Distância centro do corte - superfície da mesa: 185–485 mm.
• Opções de sistema de controlo: FANUC, SIEMENS, GSK25iG.
