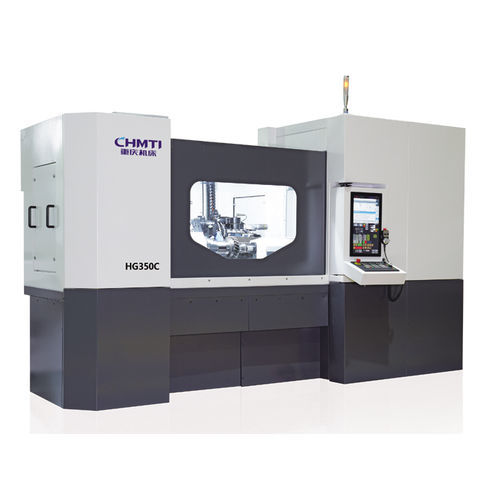

Centro de retífica cilíndrico externo HG350C

para engrenagenshorizontalCNC

Visão geral
Retificadora horizontal para conformação de dentes CNC de 6 eixos HG350C, projetada para acabamento de engrenagens de alta precisão. A máquina integra uma plataforma de controlo CNC multicanal (Siemens One) e uma IHM orientada ao utilizador que permite o cálculo de parâmetros de engrenagem, geração automática de programas de retificação e dressagem de rebolos, diagnóstico remoto e atualizações de software.

Especificações técnicas principais (HG350C)

• Modelo: HG350C
• Diâmetro máximo da peça: 350 mm
• Módulo máximo: 12
• Comprimento máximo da peça: 1000 mm
• Peso máximo da peça: 200 kg
• Curso máximo da mesa: 1300 mm
• Velocidade máxima de deslocamento da mesa: 16 m/min
• Faixa de velocidade da peça: 0–100 rpm
• Faixa de ângulo da cabeça de retificação: 180° (+55° ~ -125°)
• Rotação máxima do fuso: 5000 rpm
• Potência do fuso da rebolo: 15 kW
• Diâmetro×largura máximo de montagem do rebolo: 406 × 30 mm
• Peso líquido (máquina): 8000 kg

Principais características

• Arquitetura CNC de 6 eixos para retificação de conformação de engrenagens de alta precisão
• Suporte para retificação unilateral e bilateral, conformação da linha de dente e compensação de torção do flanco
• Controlo Siemens One com gestão multi‑eixos e IHM intuitiva (interface sem programação)
• Equilíbrio automático do rebolo e sistema avançado de dressagem em linha
• Medida em linha com retroalimentação de desvio que permite correção automática e alinhamento automático das engrenagens por sonda
• Opções de deteção por sonda e compensação completa do desgaste do rebolo de dressagem
