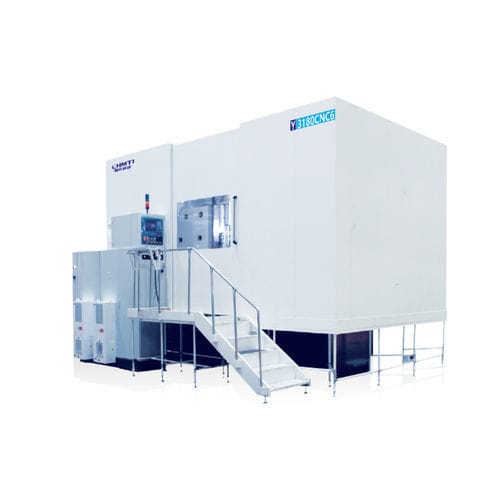

Máquina de corte de engrenagens CNC Y3180/31125/31160/312006

vertical

Visão geral
A máquina destina-se principalmente ao usinamento de engrenagens em setores como veículos pesados, energia eólica, máquinas de construção, máquinas navais, equipamentos de elevação, máquinas de mineração e equipamentos de geração de energia. A precisão de usinagem pode atingir a Classe 6 segundo GB/T10095.1-2008.

Principais desempenhos e características:

• Grande máquina CNC de hobbing com seis eixos e quatro uniões sincronizadas.
• Configuração vertical com mesa fixa e coluna móvel para avanço radial; proteção totalmente fechada, coleta de névoa de óleo e remoção automática de cavacos; dispositivo de fixação automática de peça opcional.
• Eixo da fresa (hob) com transmissão por engrenagens de alta precisão; mesa com transmissão por dupla rosca sem-fim e roda.
• Eixos de avanço radial e axial suportados por guias retangulares embutidas em aço e blocos-guia de rolos, proporcionando alta precisão e rigidez.
• Projetada para usinagem eficiente com hobs revestidos de alta velocidade e hobs de pastilha de metal duro.

Principais especificações técnicas (por modelo):
Principais especificações técnicas | Item | Parâmetro -> Y3180CNC6 | Y31125CNC6 | Y31160CNC6 | Y31200CNC6
1. Diâmetro máximo da peça -> mm | 800 | 1250 | 1600 | 2000
2. Módulo máximo -> mm | 18 | 18 | 27 | 27
3. Ângulo máximo de rotação do cabeçote porta-ferramentas -> ° | ±45° | ±45° | ±45° | ±45°
4. Velocidade máxima do eixo hob -> r/min | 275/350/500 | 275/350/500 | 220 | 220
5. Velocidade máxima da mesa -> r/min | 24 | 24 | 8 | 8
6. Tamanho máximo de montagem da ferramenta (Ø×L) -> mm | Φ240×300 | Φ240×300 | Φ400×500 | Φ400×500
7. Curso axial máximo do hob -> mm | 300 | 300 | 400 | 400
8. Distância do centro do hob ao centro de rotação da mesa -> mm | 75-560 | 100-780 | 150-1050 | 150-1200
9. Distância do centro do hob à superfície da mesa -> mm | 200-800 | 450-1050 | 470-1770 | 470-1770
10. Capacidade de carga da mesa -> T | 5 | 7 | 20 | 20
11. Potência do motor principal -> kW | 33 | 33 | 43 | 43

Características / especificações técnicas

• Setores aplicáveis: usinagem de engrenagens para veículos pesados, energia eólica, máquinas de construção, máquinas navais, elevação, máquinas de mineração e equipamentos de geração de energia.
• Precisão de usinagem: até Classe 6 segundo GB/T10095.1-2008.
• Número de eixos: seis eixos, quatro uniões sincronizadas.
• Layout da máquina: mesa fixa com coluna móvel (configuração vertical).
• Proteção e remoção de cavacos: proteção totalmente fechada, coleta de névoa de óleo e remoção automática de cavacos.
• Opcional: dispositivo de fixação automática da peça.
• Transmissão do eixo hob: transmissão por engrenagens de alta precisão.
• Transmissão da mesa: dupla rosca sem-fim e roda dentada.
• Suporte de guias: guias retangulares embutidas em aço e blocos-guia de rolos para radial/axial.
• Ferramentas compatíveis: hobs revestidos de alta velocidade e hobs com pastilhas de metal duro para usinagem eficiente.
• Modelos principais e parâmetros: ver tabela de especificações (Y3180CNC6, Y31125CNC6, Y31160CNC6, Y31200CNC6).
