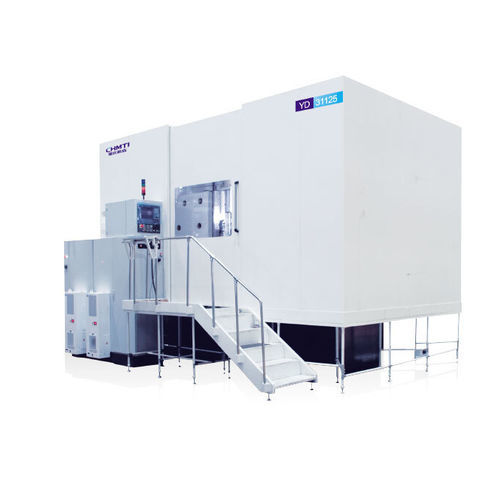

Máquina de corte de engrenagens CNC YD3180/31125/31200/Y313206

vertical

Visão geral
Máquina destinada ao usinamento de engrenagens para os setores de veículos pesados, energia eólica, máquinas de construção, construção naval, elevação, máquinas de mineração e geração de energia. A precisão de usinagem pode atingir a classe 6–7 conforme a norma GB/T10095.1-2008.

Desempenho principal e características

• Grande máquina CNC de roscamento/rolamento de engrenagens com seis eixos e quatro vínculos.
• Disposição vertical com mesa fixa e coluna móvel para avanço radial; equipada com proteção totalmente fechada, coletor de névoa de óleo e evacuação automática de cavacos; dispositivo de fixação automática da peça opcional.
• Eixo da fresa (hob) com transmissão por engrenagens de alta precisão; mesa acionada por dupla rosca sem-fim e coroa; avanços radial e axial apoiados por guias retangulares com insertos de aço e blocos de guia rolantes; elevada rigidez e precisão da máquina.
• Adequada para usinagem eficiente com hobs revestidos de alta velocidade e lâminas de metal duro; para engrenagens de grande módulo, a máquina pode usar fresa disco e hob em uma única fixação para realizar desbaste por fresamento e acabamento por hob em um único processo.
• Possibilidade de configurar sistema de lubrificação por quantidade mínima (MQL) para permitir corte quase a seco.

Principais especificações técnicas
Modelos principais: YD3180 / YD31125 / YD31200 / Y31320CNC6

• 1. Diâmetro máximo da peça (mm) — YD3180: 800; YD31125: 1250; YD31200: 2000; YD31320CNC6: 3200
• 2. Módulo máximo (mm) — YD3180: 27; YD31125: 30; YD31200: 32; YD31320CNC6: 32
• 3. Ângulo máximo de rotação do cabeçote da ferramenta (°) — Todos os modelos: ±45°
• 4. Velocidade máxima do eixo do hob (r/min) — YD3180: 260; YD31125: 260; YD31200: 200; YD31320CNC6: 200
• 5. Velocidade máxima da mesa (r/min) — YD3180: 24; YD31125: 16; YD31200: 4; YD31320CNC6: 4
• 6. Tamanho máximo da ferramenta montada (Diâmetro×Comprimento mm) — YD3180: Φ350×450; YD31125: Φ400×500; YD31200: Φ460×600; YD31320CNC6: Φ460×600
• 7. Curso axial máximo do hob (mm) — YD3180: 380; YD31125: 400; YD31200: 600; YD31320CNC6: 600
• 8. Distância do centro do hob ao centro de rotação da mesa (mm) — YD3180: 100–650; YD31125: 100–850; YD31200: 30–1300; YD31320CNC6: 280–2000
• 9. Distância do centro do hob à superfície da mesa (mm) — YD3180: 400–1400; YD31125: 400–1400; YD31200: 765–2165; YD31320CNC6: 765–2765
• 10. Capacidade de carga da mesa (T) — YD3180: 10; YD31125: 12; YD31200: 30; YD31320CNC6: 40
• 11. Potência do motor principal (kW) — YD3180: 43; YD31125: 43; YD31200: 53; YD31320CNC6: 53

Características / Especificações (resumo)

• Tipo de máquina: grande máquina CNC de roscamento/rolamento de engrenagens, seis eixos, quatro vínculos
• Indústrias aplicáveis: veículos pesados, energia eólica, máquinas de construção, construção naval, elevação, máquinas de mineração, geração de energia
• Precisão de usinagem: até classe 6–7 conforme GB/T10095.1-2008
• Compatibilidade de ferramentas: hobs revestidos de alta velocidade, hobs com pastilhas de metal duro; suporta fresa disco + hob em uma única fixação para desbaste → acabamento
• Layout e equipamentos: disposição vertical (mesa fixa, coluna móvel), proteção integral, coletor de névoa de óleo, evacuação automática de cavacos, fixação automática de peça opcional
• Refrigeração/lubrificação: opção de sistema MQL para corte quase a seco
• Principais especificações (por modelo): ver 'Principais especificações técnicas' acima
