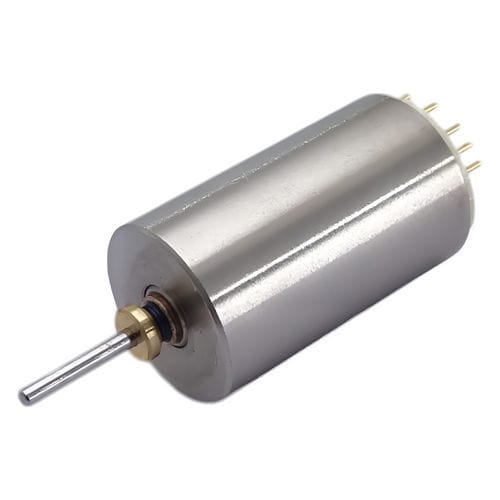

Motor sem escovas C10B-04

7,4 Vcompactomicro

Visão geral
A série C10B da C.I. TAKIRON é uma família de motores brushless micro com diâmetro exterior φ10,0 mm, projetada para aplicações de acionamento compactas, como servos de hobby e pequenos atuadores. Diversos submodelos (C10B-01, C10B-02, C10B-04, C10B-05) apresentam diferentes características de torque, velocidade e elétricas para atender aos requisitos de aplicação. Desenhos de contorno e dados CAD estão disponíveis para download por modelo.

Tabela da série
Nome do modelo | Diâmetro exterior [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência do terminal [Ω] | Velocidade sem carga [rpm] | Corrente sem carga [mA] | Corrente de partida [mA] | Torque de partida [mN·m] | Eficiência máx. [%] | Potência [W]
C10B-02 | 10.0 | 16.9 | 7.4 | 4.8 | 26,200 | 130 | 1,555 | 3.52 | 50.5 | 2.42
C10B-05 | 10.0 | 16.9 | 7.4 | 12.8 | 17,100 | 77 | 580 | 1.80 | 40.4 | 0.81
C10B-04 | 10.0 | 16.9 | 7.4 | 8.3 | 21,300 | 103 | 890 | 2.31 | 43.5 | 1.29
C10B-01 | 10.0 | 16.9 | 7.4 | 5.6 | 29,000 | 170 | 1,321 | 2.44 | 41.1 | 1.86

Detalhes do produto (por modelo)
C10B-02

• Diâmetro exterior: 10.0 mm
• Comprimento: 16.9 mm
• Tensão aplicada: 7.4 V
• Resistência do terminal: 4.8 Ω
• Velocidade sem carga: 26,200 rpm
• Corrente sem carga: 130 mA
• Corrente de partida: 1,555 mA
• Torque de partida: 3.52 mN·m
• Eficiência máx.: 50.5 %
• Potência: 2.42 W

C10B-05

• Diâmetro exterior: 10.0 mm
• Comprimento: 16.9 mm
• Tensão aplicada: 7.4 V
• Resistência do terminal: 12.8 Ω
• Velocidade sem carga: 17,100 rpm
• Corrente sem carga: 77 mA
• Corrente de partida: 580 mA
• Torque de partida: 1.80 mN·m
• Eficiência máx.: 40.4 %
• Potência: 0.81 W

C10B-04

• Diâmetro exterior: 10.0 mm
• Comprimento: 16.9 mm
• Tensão aplicada: 7.4 V
• Resistência do terminal: 8.3 Ω
• Velocidade sem carga: 21,300 rpm
• Corrente sem carga: 103 mA
• Corrente de partida: 890 mA
• Torque de partida: 2.31 mN·m
• Eficiência máx.: 43.5 %
• Potência: 1.29 W

C10B-01

• Diâmetro exterior: 10.0 mm
• Comprimento: 16.9 mm
• Tensão aplicada: 7.4 V
• Resistência do terminal: 5.6 Ω
• Velocidade sem carga: 29,000 rpm
• Corrente sem carga: 170 mA
• Corrente de partida: 1,321 mA
• Torque de partida: 2.44 mN·m
• Eficiência máx.: 41.1 %
• Potência: 1.86 W

Itens personalizáveis

• Lead pin
• Terminal de aterramento

Informações adicionais
Desenhos de contorno e dados CAD (gratuitos) são fornecidos para cada modelo. Os submodelos são direcionados a servos de hobby e aplicações de pequeno porte; selecione o modelo conforme os requisitos de velocidade, torque e condições elétricas.

Especificações técnicas

• Nome da série: C10B
• Fabricante / Marca: C.I. TAKIRON Corporation
• Diâmetro exterior (comum): 10.0 mm
• Comprimento típico: 16.9 mm
• Tensão nominal aplicada: 7.4 V
• Faixa de resistência do terminal (exemplos): 4.8 Ω (C10B-02) a 12.8 Ω (C10B-05)
• Faixa de velocidade sem carga: ~17,100 a 29,000 rpm dependendo do modelo
• Faixa de potência de saída (exemplos): ~0.81 W a 2.42 W (por modelo)
• Opções personalizáveis: lead pin, terminal de aterramento
