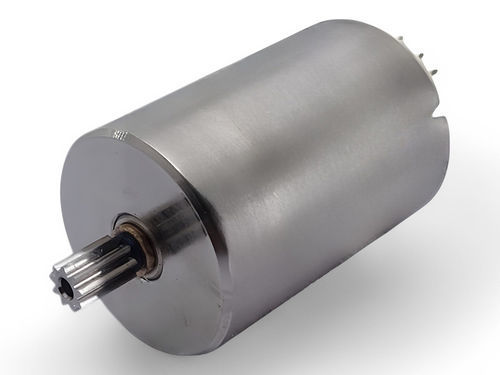

Motor sem escovas C12B-10

CCBLDC12 V

Visão geral da série
A série de micromotores brushless DC C12B (diâmetro externo φ12 mm) oferece vários submodelos com diferentes comprimentos, tensões de alimentação e características de desempenho. Itens personalizáveis incluem pino de saída e terminal de aterramento; modelos selecionados suportam opcionalmente cabeça de engrenagem (gear head) e rolamento de esferas. Indicada para aplicações industriais micro/precisas que exigem tamanho compacto e perfis de torque/velocidade variados.

Tabela da série de produto
Model Name | Outer Diameter [mm] | Length [mm] | Applied Voltage [V] | Terminal resistance [Ω] | No load Rotation Speed [r/m] | No load Current [mA] | Startup Current [mA] | Startup Torque [mN･m] | Max Efficiency [%] | Output [W]
C12B-08 | 12 | 13.5 | 12 | 25.9 | 23,200 | 85 | 463 | 1.53 | 32.7 | 0.93
C12B-07 | 12 | 13.5 | 12 | 22.0 | 26,100 | 90 | 545 | 1.67 | 35.3 | 1.14
C12B-06 | 12 | 13.5 | 12 | 14.5 | 29,900 | 170 | 828 | 2.00 | 29.9 | 1.57
C12B-02 | 12 | 13.5 | 7.4 | 4.8 | 26,200 | 130 | 1,555 | 3.52 | 50.5 | 2.42
C12B-01 | 12 | 13.5 | 4.5 | 3.7 | 23,000 | 130 | 1,233 | 1.84 | 45.6 | 1.11
C12B-11 | 12 | 17.5 | 12 | 24.7 | 14,700 | 77 | 486 | 2.68 | 36.2 | 1.03
C12B-10 | 12 | 17.5 | 12 | 11.2 | 20,400 | 97 | 1,071 | 4.98 | 48.9 | 2.66
C12B-09 | 12 | 17.5 | 12 | 5.6 | 30,000 | 140 | 2,139 | 7.14 | 55.4 | 5.61
C12B-04 | 12 | 17.5 | 12 | 5.6 | 30,500 | 125 | 2,143 | 7.14 | 57.5 | 5.70
C12B-03 | 12 | 17.5 | 12 | 2.8 | 28,000 | 190 | 2,857 | 6.79 | 55.1 | 4.98

Itens personalizáveis (exemplos por modelo)

• Pino de saída (disponível em muitos modelos C12B)
• Terminal de aterramento (disponível em muitos modelos C12B)
• Cabeça de engrenagem (opcional para modelos selecionados, ex. C12B-11 / C12B-10 / C12B-09)
• Rolamento de esferas (disponível em variantes específicas)

Notas adicionais

• Cada modelo possui tabela de especificações e imagens na página do produto.
• Fornecimento de amostras e suporte à personalização estão indicados para a série; consulte vendas para configuração e prazos.
• Downloads: catálogo e documentos técnicos disponíveis nas páginas do produto (opções de solicitação de catálogo/material e download de documentos).

Especificações técnicas

• Série: C12B (motores brushless DC, diâmetro externo φ12 mm)
• Tensões típicas: 12 V, 7.4 V, 4.5 V conforme submodelo
• Comprimentos: 13.5 mm e 17.5 mm conforme o modelo
• Dados por modelo: resistência terminal, velocidade sem carga, corrente sem carga, corrente de partida, torque de partida, eficiência máxima e potência de saída (ver tabela)
• Opções personalizáveis: pino de saída, terminal de aterramento; cabeça de engrenagem e rolamento de esferas opcionais em modelos selecionados
• Aplicações típicas: dispositivos micro/de precisão como instrumentos médicos, módulos ópticos, dispositivos de segurança, ferramentas portáteis e automação de precisão.
