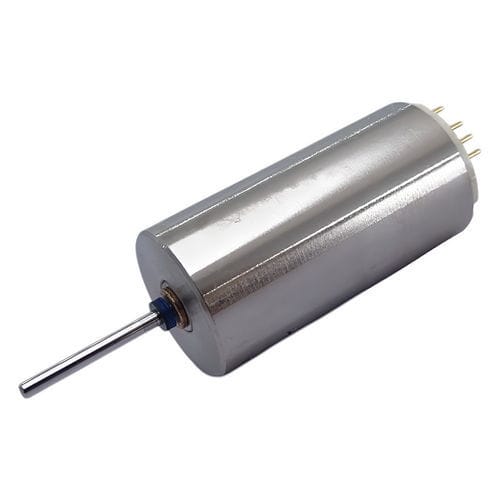

Motor sem escovas C10C-04

BLDC7,4 Vsob medida

Série de produtos Série C10C: Motores sem escovas com diâmetro exterior de 10,0 mm. A série inclui vários sub-modelos com diferentes comprimentos e caraterísticas de desempenho, e suporta itens personalizáveis, como pino de chumbo e terminal de aterramento. Modelos disponíveis - Tabela de desempenho chave Nome do modelo | Diâmetro exterior [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência do terminal [Ω] | Velocidade de rotação sem carga [r/m] | Corrente sem carga [mA] | Corrente de arranque [mA] | Binário [mN･m] | Eficiência [%] | Potência [W] C10C-05 | 10.0 | 20.0 | 7.4 | 9.8 | 17,200 | 89 | 754 | 2.41 | 43.1 | 1.08 C10C-04 | 10.0 | 20.0 | 7.4 | 3.5 | 27,100 | 152 | 2,133 | 4.80 | 53.7 | 3.40 C10C-02 | 10.0 | 20.0 | 12 | 7.1 | 34,000 | 145 | 1,690 | 4.76 | 50.0 | 4.24 C10C-01 | 10.0 | 20.0 | 7.4 | 4.8 | 26,200 | 165 | 1,542 | 3.32 | 45.3 | 2.28 Itens personalizáveis

• Pino de chumbo
• Terminal de aterramento

Notas sobre os detalhes do produto As secções de detalhes do produto listam imagens ilustradas por modelo e a tabela de especificações para cada modelo específico (C10C-05, C10C-04, C10C-02, C10C-01). Cada entrada de modelo fornece as mesmas especificações em colunas que as resumidas acima e destaca as opções personalizadas disponíveis (pino de chumbo, terminal de aterramento). Caraterísticas / especificações técnicas

• Nome da série: C10C
• Diâmetro externo: 10,0 mm
• Comprimentos típicos: 20,0 mm (por submodelo mostrado)
• Tensões aplicadas mostradas em série: 7.4 V e 12 V consoante o sub-modelo
• Resistência terminal: varia consoante o sub-modelo (exemplos: 9.8 Ω para C10C-05, 3,5 Ω para C10C-04, 7,1 Ω para C10C-02, 4,8 Ω para C10C-01)
• Exemplos de velocidade de rotação sem carga: 17.200 a 34.000 r/m (dependendo do modelo)
• O rendimento de pico e a eficiência variam de acordo com o modelo (ver linhas da tabela para cada submodelo)
• Opções personalizáveis: Pino de chumbo, terminal de ligação à terra
• Utilização típica: pequenas aplicações de motores sem escovas em que é necessário um diâmetro exterior de 10 mm (vários pontos de desempenho disponíveis nos submodelos)
