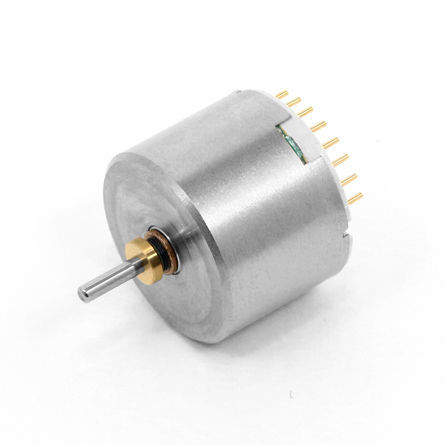

Motor sem escovas C17B-13

CCBLDC7,4 V

Visão geral A série C17B de motores sem escovas C.I. TAKIRON (diâmetro exterior φ17,4 mm) - uma família de produtos de pequenos motores DC sem escovas para aplicações como micro sopradores e pequenos ventiladores. A série inclui vários sub-modelos (por exemplo, C17B-23, C17B-22, C17B-07, etc.) com diferentes comprimentos, tensões nominais e desempenho (velocidade em vazio, correntes, corrente de arranque, binário de arranque, eficiência e potência). Modelos disponíveis e especificações eléctricas/mecânicas (por modelo) C17B-23 Diâmetro exterior [mm]: 17.4 Comprimento [mm]: 13.0 Tensão aplicada [V]: 4.8 Resistência do terminal [Ω]: 6,0 Sem carga - Velocidade de rotação [r/m]: 11.700 - Corrente [mA]: 86 Arranque - Corrente [mA]: 804 - Binário [mN-m]: 2,51 Eficiência [%]: 45.3 Potência [W]: 0.8 C17B-22 Diâmetro externo [mm]: 17.4 Comprimento [mm]: 13.0 Tensão aplicada [V]: 4.8 Resistência do terminal [Ω]: 1.0 Sem carga - Velocidade de rotação [r/m]: 25.000 - Corrente [mA]: 217 Arranque - Corrente [mA]: 4.848 - Binário [mN-m]: 8,11 Eficiência [%]: 62,2 Potência [W]: 5.3 C17B-07 Diâmetro exterior [mm]: 17.4 Comprimento [mm]: 13.0 Tensão aplicada [V]: 4.8 Resistência do terminal [Ω]: 1.8 Sem carga - Velocidade de rotação [r/m]: 17.000 - Corrente [mA]: 145 Arranque - Corrente [mA]: 2.667 - Binário [mN-m]: 6,43 Eficiência [%]: 58.8 Potência [W]: 2,86 C17B-25 Diâmetro externo [mm]: 17.4 Comprimento [mm]: 15.6 Tensão aplicada [V]: 6,8 Resistência do terminal [Ω]: 7,9 Sem carga - Velocidade de rotação [r/m]: 11.100 - Corrente [mA]: 75 Arranque - Corrente [mA]: 866 - Binário [mN-m]: 4.23 Eficiência [%]: 49.8 Potência [W]: 1.23 C17B-24 Diâmetro externo [mm]: 17.4 Comprimento [mm]: 15.6 Tensão aplicada [V]: 6,8 Resistência do terminal [Ω]: 2,0 Sem carga - Velocidade de rotação [r/m]: 17.100 - Corrente [mA]: 113 Arranque - Corrente [mA]: 3.400 - Torque [mN-m]: 12.1 Eficiência [%]: 66,9 Potência [W]: 5.40 C17B-16 Diâmetro exterior [mm]: 17.4 Comprimento [mm]: 15.6 Tensão aplicada [V]: 7,4 Resistência do terminal [Ω]: 2,3 Sem carga - Velocidade de rotação [r/m]: 27.200 - Corrente [mA]: 146 Arranque - Corrente [mA]: 3.217 - Binário [mN-m]: 7,62 Eficiência [%]: 61,9 Potência [W]: 5.43 C17B-13 Diâmetro exterior [mm]: 17.4 Comprimento [mm]: 15.6 Tensão aplicada [V]: 7,4 Resistência do terminal [Ω]: 1.8 Sem carga - Velocidade de rotação [r/m]: 24.250 - Corrente [mA]: 150 Arranque - Corrente [mA]: 4,111 - Torque [mN-m]: 11.12 Eficiência [%]: 65,4 Potência [W]: 7,06 C17B-18 Diâmetro exterior [mm]: 17.4 Comprimento [mm]: 15.6 Tensão aplicada [V]: 6,8 Resistência do terminal [Ω]: 1.2 Sem carga - Velocidade de rotação [r/m]: 27.200 - Corrente [mA]: 200 Arranque - Corrente [mA]: 5.667 - Torque [mN-m]: 12.59 Eficiência [%]: 66,0 Potência [W]: 8,97 C17B-06 Diâmetro externo [mm]: 17.4 Comprimento [mm]: 15.6 Tensão aplicada [V]: 6,0 Resistência do terminal [Ω]: 2,1 Sem carga - Velocidade de rotação [r/m]: 19.250 - Corrente [mA]: 110 Arranque - Corrente [mA]: 2.857 - Binário [mN-m]: 7,86 Eficiência [%]: 64,6 Potência [W]: 3.96 C17B-09 Diâmetro exterior [mm]: 17.4 Comprimento [mm]: 15.6 Tensão aplicada [V]: 6,0 Resistência do terminal [Ω]: 2,8 Sem carga - Velocidade de rotação [r/m]: 18.250 - Corrente [mA]: 108 Arranque - Corrente [mA]: 2.143 - Binário [mN-m]: 6,07 Eficiência [%]: 60,1 Potência [W]: 2,90 C17B-29 Diâmetro externo [mm]: 17.4 Comprimento [mm]: 17.9 Tensão aplicada [V]: 12.0 Resistência do terminal [Ω]: 8,8 Sem carga - Velocidade de rotação [r/m]: 12.800 - Corrente [mA]: 72 Arranque - Corrente [mA]: 1.364 - Torque [mN-m]: 10.95 Eficiência [%]: 59.3 Potência [W]: 3.67 C17B-28 Diâmetro externo [mm]: 17.4 Comprimento [mm]: 17.9 Tensão aplicada [V]: 12.0 Resistência do terminal [Ω]: 1.55 Sem carga - Velocidade de rotação [r/m]: 31.000 - Corrente [mA]: 168 Arranque - Corrente [mA]: 7.742 - Binário [mN-m]: 27,39 Eficiência [%]: 72,7 Potência [W]: 22,2 C17B-27 Diâmetro externo [mm]: 17.4 Comprimento [mm]: 17.9 Tensão aplicada [V]: 7,4 Resistência do terminal [Ω]: 7,82 Sem carga - Velocidade de rotação [r/m]: 12.300 - Corrente [mA]: 70 Arranque - Corrente [mA]: 946 - Binário [mN-m]: 4.66 Eficiência [%]: 53.0 Potência [W]: 1.50 C17B-26 Diâmetro externo [mm]: 17.4 Comprimento [mm]: 17.9 Tensão aplicada [V]: 7,4 Resistência do terminal [Ω]: 1.26 Sem carga - Velocidade de rotação [r/m]: 31.800 - Corrente [mA]: 192 Arranque - Corrente [mA]: 5.873 - Torque [mN-m]: 12.21 Eficiência [%]: 67,1 Potência [W]: 10.2 C17B-20 Diâmetro exterior [mm]: 17.4 Comprimento [mm]: 17.9 Tensão aplicada [V]: 12.0 Resistência do terminal [Ω]: 1.0 Sem carga - Velocidade de rotação [r/m]: 36.000 - Corrente [mA]: 173 Arranque - Corrente [mA]: 12.371 - Torque [mN-m]: 38.29 Eficiência [%]: 77,7 Potência [W]: 36.10 C17B-19 Diâmetro exterior [mm]: 17.4 Comprimento [mm]: 17.9 Tensão aplicada [V]: 24,0 Resistência do terminal [Ω]: 2,4 Sem carga - Velocidade de rotação [r/m]: 45.450 - Corrente [mA]: 150 Arranque - Corrente [mA]: 9,959 - Binário [mN-m]: 48.72 Eficiência [%]: 77,0 Potência [W]: 57.99 Notas da galeria Cada modelo tem imagens de galeria (exemplos: fotos principais do produto e miniaturas são fornecidas para cada modelo na lista de produtos). Itens personalizáveis/opcionais (notas por modelo)

• Muitos modelos de C17B listam itens personalizáveis, tais como: Cabeça de engrenagem, Pino de chumbo, Terminal de aterramento, Rolamento de esferas (para alguns modelos), Fio de chumbo (em alguns modelos maiores).
• Nem todos os modelos oferecem as mesmas opções personalizadas; as etiquetas personalizáveis são mostradas em cada folha de modelo.

Utilizações típicas Pequenos ventiladores, micro sopradores, dispositivos portáteis que requerem motores sem escova compactos (exemplos observados para certos submodelos incluem aplicações como ventiladores integrados em wearables ou pequenos ventiladores de máscara). Caraterísticas / especificações técnicas

• Diâmetro externo da série: φ17,4 mm (nominal para a série C17B).
• Comprimentos disponíveis: exemplos incluem 13,0 mm, 15,6 mm, 17,9 mm, dependendo do submodelo.
• Faixa de tensão aplicada entre os modelos: exemplos incluem projetos de 3 V-24 V (modelos específicos classificados em 4,8 V, 6,0 V, 6,8 V, 7,4 V, 12 V, 24 V dependendo do submodelo).
• Resistência do terminal: varia de acordo com o modelo (exemplos: faixa de 0,8-9 Ω mostrada nos modelos).
• Velocidade sem carga, corrente sem carga, corrente de arranque, binário de arranque, eficiência e potência de saída: fornecidos por sub-modelo (ver cada bloco de modelo acima para valores exactos).
• Opções personalizáveis: cabeça de engrenagem, pino de chumbo, terminal de ligação à terra, fio de chumbo, rolamento de esferas em modelos selecionados.
• Fichas de dados/CAD e desenhos de dimensões externas são fornecidos por modelo nas páginas do produto (downloads referenciados no site). Não são incluídos aqui quaisquer dados de contacto ou de comunicação com o fornecedor.
