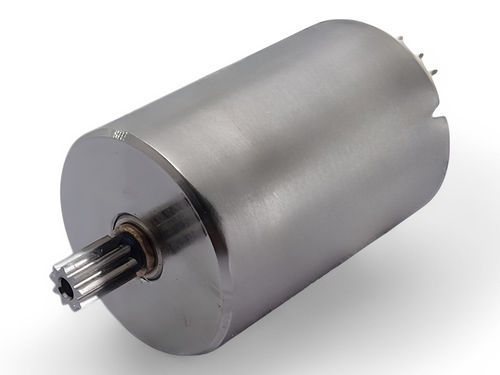

Motor sem escovas C12B-03

8 Vpara robóticapara instrumento de medição

Visão geral
A série C12B reúne motores brushless de pequeno diâmetro com diâmetro externo φ12 mm. Estão disponíveis vários submodelos com diferentes comprimentos, tensões aplicadas, resistências de terminais, velocidades em vazio, correntes, torques de arranque, eficiências e potências de saída. Os dados abaixo listam os parâmetros elétricos e mecânicos de cada submodelo para auxiliar a seleção em aplicações industriais de precisão, como microatuadores, instrumentação, robótica e sistemas de automação compactos.

Série de produto (especificações)
Modelo | Diâmetro externo [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência de terminal [Ω] | Velocidade sem carga [r/m] | Corrente sem carga [mA] | Corrente de partida [mA] | Torque de partida [mN·m] | Eficiência máx. [%] | Potência [W]
C12B-08 | 12 | 13.5 | 12 | 25.9 | 23,200 | 85 | 463 | 1.53 | 32.7 | 0.93
C12B-07 | 12 | 13.5 | 12 | 22.0 | 26,100 | 90 | 545 | 1.67 | 35.3 | 1.14
C12B-06 | 12 | 13.5 | 12 | 14.5 | 29,900 | 170 | 828 | 2.00 | 29.9 | 1.57
C12B-02 | 12 | 13.5 | 7.4 | 4.8 | 26,200 | 130 | 1,555 | 3.52 | 50.5 | 2.42
C12B-01 | 12 | 13.5 | 4.5 | 3.7 | 23,000 | 130 | 1,233 | 1.84 | 45.6 | 1.11
C12B-11 | 12 | 17.5 | 12 | 24.7 | 14,700 | 77 | 486 | 2.68 | 36.2 | 1.03
C12B-10 | 12 | 17.5 | 12 | 11.2 | 20,400 | 97 | 1,071 | 4.98 | 48.9 | 2.66
C12B-09 | 12 | 17.5 | 12 | 5.6 | 30,000 | 140 | 2,139 | 7.14 | 55.4 | 5.61
C12B-04 | 12 | 17.5 | 12 | 5.6 | 30,500 | 125 | 2,143 | 7.14 | 57.5 | 5.70
C12B-03 | 12 | 17.5 | 12 | 8.0 | 28,000 | 190 | 2,857 | 6.79 | 55.1 | 4.98

Itens personalizáveis (por modelo)

• Pino de saída (disponível em muitos modelos)
• Terminal de aterramento (disponível em muitos modelos)
• Redutor/gear head (disponível para modelos selecionados de 17,5 mm, como algumas variantes C12B-10 / C12B-11 / C12B-09)

Características técnicas / especificações

• Nome da série: série C12B (diâmetro externo φ12 mm)
• Submodelos disponíveis: C12B-01, -02, -03, -04, -06, -07, -08, -09, -10, -11 (especificações acima)
• Tensões aplicadas: exemplos típicos por submodelo 4.5 V, 7.4 V, 12 V
• Resistência de terminal: aproximadamente 3.7 Ω a 25.9 Ω dependendo do modelo
• Velocidades sem carga: aproximadamente 14,700 a 30,500 r/m dependendo do modelo
• Correntes sem carga: aproximadamente 77 a 190 mA dependendo do modelo
• Correntes e torques de partida: variam por modelo (ex.: torque de partida ~1.53 a ~7.14 mN·m)
• Eficiências máximas e potências de saída: variam por modelo (eficiência até ~57.5%, potência até ~5.70 W)
• Opções por modelo: pino de saída, terminal de aterramento, redutor (para algumas variantes de 17,5 mm)
