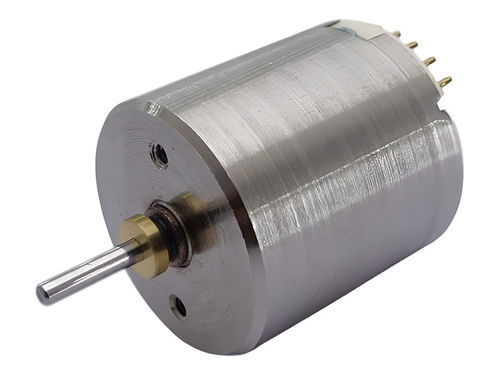

Motor sem escovas C17B-27

7,4 Vpara micromotor

Visão geral
A série C17B de micro motores sem escovas da C.I. TAKIRON Corporation apresenta diâmetro externo comum de φ17.4 mm e uma ampla gama de submodelos com variações em comprimento, tensão nominal, resistência terminal, velocidade/corrente em vazio, corrente/torque de partida e potência máxima. Alguns submodelos (por exemplo C17B-18) são utilizados em pequenos ventiladores elétricos integrados em dispositivos vestíveis e outras aplicações de ventilação compacta. Desenhos mecânicos e dados CAD disponíveis para download nos recursos do fabricante.

Modelos chave — exemplos representativos

• C17B-23 — Diâmetro ext. 17.4 mm, Comprimento 13.0 mm, Tensão nominal 4.8 V, Velocidade em vazio 11,700 r/min, Torque máx. 2.51 mN･m, Potência 0.8 W
• C17B-22 — Diâmetro ext. 17.4 mm, Comprimento 13.0 mm, Tensão nominal 4.8 V, Velocidade em vazio 25,000 r/min, Torque máx. 8.11 mN･m, Potência 5.3 W
• C17B-07 — Diâmetro ext. 17.4 mm, Comprimento 13.0 mm, Tensão nominal 4.8 V, Velocidade em vazio 17,000 r/min, Torque máx. 6.43 mN･m, Potência 2.86 W
• C17B-18 — Diâmetro ext. 17.4 mm, Comprimento 15.6 mm, Tensão nominal 6.8 V, Velocidade em vazio 27,200 r/min, Torque máx. 12.59 mN･m, Potência 8.97 W
• C17B-13 — Diâmetro ext. 17.4 mm, Comprimento 15.6 mm, Tensão nominal 7.4 V, Velocidade em vazio 24,250 r/min, Torque máx. 11.12 mN･m, Potência 7.06 W
• C17B-24 — Diâmetro ext. 17.4 mm, Comprimento 15.6 mm, Tensão nominal 6.8 V, Velocidade em vazio 17,100 r/min, Torque máx. 12.1 mN･m, Potência 5.40 W
• C17B-28 — Diâmetro ext. 17.4 mm, Comprimento 17.9 mm, Tensão nominal 12 V, Velocidade em vazio 31,000 r/min, Torque máx. 27.39 mN･m, Potência 22.2 W
• C17B-19 — Diâmetro ext. 17.4 mm, Comprimento 17.9 mm, Tensão nominal 24 V, Velocidade em vazio 45,450 r/min, Torque máx. 48.72 mN･m, Potência 57.99 W
• C17B-20 — Diâmetro ext. 17.4 mm, Comprimento 17.9 mm, Tensão nominal 12 V, Velocidade em vazio 36,000 r/min, Torque máx. 38.29 mN･m, Potência 36.10 W

Customização e opções

• Opções dependentes do modelo: gear head, lead pin, terminal de aterramento, fio de saída, rolamento de esferas.
• Documentação disponível: desenhos mecânicos, dimensões exteriores e dados CAD (para download junto ao fabricante).

Especificações técnicas

• Nome da série: série C17B
• Fabricante / Marca: C.I. TAKIRON Corporation
• Diâmetro externo comum: 17.4 mm
• Comprimentos disponíveis: tipicamente 13.0 mm, 15.6 mm, 17.9 mm, 24 mm (dependendo do modelo)
• Tensões nominais: por exemplo 4.8 V, 6.0 V, 6.8 V, 7.2–7.4 V, 12 V, 24 V
• Dados por modelo: resistência terminal (Ω), velocidade sem carga (r/min) e corrente (mA), corrente/torque de arranque, torque máximo (mN･m), eficiência (%) e potência (W)
• Aplicações típicas: pequenos ventiladores elétricos, dispositivos de ventilação vestíveis e outras aplicações compactas que exigem micro motores brushless
• Opções personalizáveis: gear head, lead pin, lead wire, grounding terminal, ball bearing (varia por modelo)
