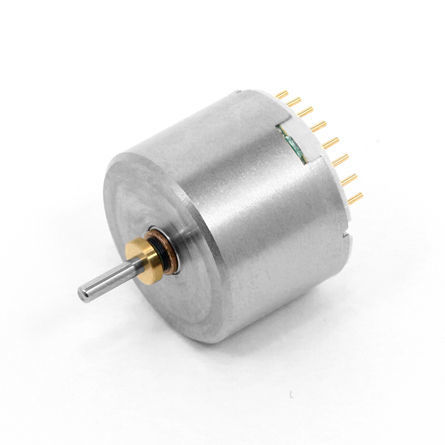

Motor sem escovas C17B-24

BLDC

Visão geral Motor sem escovas da série C17B da C.I. TAKIRON. Diâmetro exterior da série: 17,4 mm. As aplicações típicas incluem pequenas ventoinhas eléctricas e dispositivos como máscaras equipadas com ventoinhas eléctricas. Vários sub-modelos disponíveis com diferentes comprimentos, tensões e caraterísticas de desempenho. Downloads gratuitos disponíveis para esquemas e dados CAD (a página do produto indica a disponibilidade de desenhos externos e dados CAD). Série de produtos - Principais especificações do modelo (por modelo) C17B-23 Diâmetro exterior [mm]: 17.4 Comprimento [mm]: 13.0 Tensão aplicada [V]: 4.8 Resistência do terminal [Ω]: 6,0 Velocidade de rotação sem carga [r/m]: 11,700 Corrente sem carga [mA]: 86 Corrente de arranque [mA]: 804 Binário de arranque [mN･m]: 2,51 Eficiência máxima [%]: 45.3 Potência máxima [W]: 0.8 C17B-22 Diâmetro externo [mm]: 17.4 Comprimento [mm]: 13.0 Tensão aplicada [V]: 4.8 Resistência do terminal [Ω]: 1.0 Velocidade de rotação sem carga [r/m]: 25.000 Corrente sem carga [mA]: 217 Corrente de arranque [mA]: 4,848 Binário de arranque [mN･m]: 8,11 Eficiência máxima [%]: 62,2 Potência máxima [W]: 5.3 C17B-07 Diâmetro exterior [mm]: 17.4 Comprimento [mm]: 13.0 Tensão aplicada [V]: 4.8 Resistência do terminal [Ω]: 1.8 Velocidade de rotação sem carga [r/m]: 17,000 Corrente sem carga [mA]: 145 Corrente de arranque [mA]: 2.667 Binário de arranque [mN･m]: 6,43 Eficiência máxima [%]: 58.8 Potência máxima [W]: 2,86 C17B-25 Diâmetro externo [mm]: 17.4 Comprimento [mm]: 15.6 Tensão aplicada [V]: 6,8 Resistência do terminal [Ω]: 7,9 Velocidade de rotação sem carga [r/m]: 11,100 Corrente sem carga [mA]: 75 Corrente de arranque [mA]: 866 Binário de arranque [mN･m]: 4.23 Eficiência máxima [%]: 49.8 Potência máxima [W]: 1.23 C17B-24 Diâmetro externo [mm]: 17.4 Comprimento [mm]: 15.6 Tensão aplicada [V]: 6,8 Resistência do terminal [Ω]: 2,0 Velocidade de rotação sem carga [r/m]: 17,100 Corrente sem carga [mA]: 113 Corrente de arranque [mA]: 3,400 Binário de arranque [mN･m]: 12.1 Eficiência máxima [%]: 66,9 Potência máxima [W]: 5.40 C17B-16 Diâmetro exterior [mm]: 17.4 Comprimento [mm]: 15.6 Tensão aplicada [V]: 7,4 Resistência do terminal [Ω]: 2,3 Velocidade de rotação sem carga [r/m]: 27.200 Corrente sem carga [mA]: 146 Corrente de arranque [mA]: 3,217 Binário de arranque [mN･m]: 7,62 Eficiência máxima [%]: 61,9 Potência máxima [W]: 5.43 C17B-13 Diâmetro exterior [mm]: 17.4 Comprimento [mm]: 15.6 Tensão aplicada [V]: 7,4 Resistência do terminal [Ω]: 1.8 Velocidade de rotação sem carga [r/m]: 24.250 Corrente sem carga [mA]: 150 Corrente de arranque [mA]: 4,111 Binário de arranque [mN･m]: 11.12 Eficiência máxima [%]: 65,4 Potência máxima [W]: 7,06 C17B-18 Diâmetro externo [mm]: 17.4 Comprimento [mm]: 15.6 Tensão aplicada [V]: 6,8 Resistência do terminal [Ω]: 1.2 Velocidade de rotação sem carga [r/m]: 27.200 Corrente sem carga [mA]: 200 Corrente de arranque [mA]: 5,667 Binário de arranque [mN･m]: 12.59 Eficiência máxima [%]: 66,0 Potência máxima [W]: 8,97 C17B-06 Diâmetro externo [mm]: 17.4 Comprimento [mm]: 15.6 Tensão aplicada [V]: 6,0 Resistência do terminal [Ω]: 2,1 Velocidade de rotação sem carga [r/m]: 19,250 Corrente sem carga [mA]: 110 Corrente de arranque [mA]: 2.857 Binário de arranque [mN･m]: 7,86 Eficiência máxima [%]: 64,6 Potência máxima [W]: 3.96 C17B-09 Diâmetro externo [mm]: 17.4 Comprimento [mm]: 15.6 Tensão aplicada [V]: 6,0 Resistência do terminal [Ω]: 2,8 Velocidade de rotação sem carga [r/m]: 18,250 Corrente sem carga [mA]: 108 Corrente de arranque [mA]: 2.143 Binário de arranque [mN･m]: 6,07 Eficiência máxima [%]: 60,1 Potência máxima [W]: 2,90 C17B-29 Diâmetro externo [mm]: 17.4 Comprimento [mm]: 17.9 Tensão aplicada [V]: 12.0 Resistência do terminal [Ω]: 8,8 Velocidade de rotação sem carga [r/m]: 12,800 Corrente sem carga [mA]: 72 Corrente de arranque [mA]: 1,364 Binário de arranque [mN･m]: 10.95 Eficiência máxima [%]: 59.3 Potência máxima [W]: 3.67 C17B-28 Diâmetro externo [mm]: 17.4 Comprimento [mm]: 17.9 Tensão aplicada [V]: 12.0 Resistência do terminal [Ω]: 1.55 Velocidade de rotação sem carga [r/m]: 31,000 Corrente sem carga [mA]: 168 Corrente de arranque [mA]: 7,742 Binário de arranque [mN･m]: 27,39 Eficiência máxima [%]: 72,7 Potência máxima [W]: 22,2 C17B-27 Diâmetro externo [mm]: 17.4 Comprimento [mm]: 17.9 Tensão aplicada [V]: 7,4 Resistência do terminal [Ω]: 7,82 Velocidade de rotação sem carga [r/m]: 12,300 Corrente sem carga [mA]: 70 Corrente de arranque [mA]: 946 Binário de arranque [mN･m]: 4.66 Eficiência máxima [%]: 53.0 Potência máxima [W]: 1.50 C17B-26 Diâmetro externo [mm]: 17.4 Comprimento [mm]: 17.9 Tensão aplicada [V]: 7,4 Resistência do terminal [Ω]: 1.26 Velocidade de rotação sem carga [r/m]: 31,800 Corrente sem carga [mA]: 192 Corrente de arranque [mA]: 5,873 Binário de arranque [mN･m]: 12.21 Eficiência máxima [%]: 67,1 Potência máxima [W]: 10.2 C17B-19 Diâmetro exterior [mm]: 17.4 Comprimento [mm]: 17.9 Tensão aplicada [V]: 24,0 Resistência do terminal [Ω]: 2,4 Velocidade de rotação sem carga [r/m]: 45,450 Corrente sem carga [mA]: 150 Corrente de arranque [mA]: 9,959 Binário de arranque [mN･m]: 48.72 Eficiência máxima [%]: 77,0 Potência máxima [W]: 57.99 C17B-20 Diâmetro exterior [mm]: 17.4 Comprimento [mm]: 17.9 Tensão aplicada [V]: 12.0 Resistência do terminal [Ω]: 1.0 Velocidade de rotação sem carga [r/m]: 36,000 Corrente sem carga [mA]: 173 Corrente de arranque [mA]: 12,371 Binário de arranque [mN･m]: 38.29 Eficiência máxima [%]: 77,7 Saída máxima [W]: 36.10 Notas sobre opções personalizadas

• Itens personalizáveis comuns em muitos modelos C17B: Cabeça de engrenagem, pino de chumbo, terminal de aterramento.
• Alguns modelos listam opções adicionais, como rolamento de esferas (por exemplo, certas variantes), especificação do terminal de aterramento e outras opções mecânicas.

Informações adicionais As páginas de detalhes do produto para cada submodelo incluem imagens de galeria e tabelas de especificação do produto para download (desenhos de contorno e CAD oferecidos). Caraterísticas / especificações técnicas

• Nome da série: C17B
• Fabricante / Marca: C.I. TAKIRON
• Diâmetro exterior: 17,4 mm (todos os modelos da série)
• Comprimentos disponíveis: exemplos 13,0 mm, 15,6 mm, 17,9 mm, 24 mm (varia consoante o modelo)
• Tensões aplicadas: exemplos apresentados incluem 4,8 V, 6,0 V, 6,8 V, 7.2-12 V, 24 V (varia consoante o modelo)
• Principais métricas de desempenho por modelo: velocidade sem carga (r/min), corrente sem carga (mA), corrente de arranque (mA), binário de arranque (mN-m), eficiência máxima (%), potência máxima (W)
• Aplicações típicas: pequenos ventiladores, ventiladores portáteis, máscaras equipadas com ventilador, outros dispositivos compactos de movimentação de ar
• Downloads disponíveis referenciados na página: desenhos esquemáticos e dados CAD para download gratuito (páginas de produtos)
