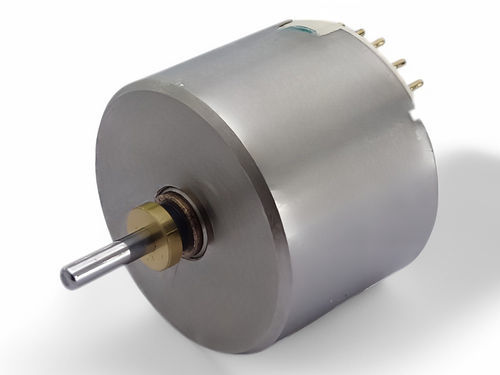

Motor sem escovas C17B-02

4,8 V

Visão geral
A série C17B da C.I. TAKIRON é uma família de motores brushless com diâmetro exterior típico de 17,4 mm. A série inclui vários submodelos (exemplos: C17B-23, C17B-22, C17B-07, C17B-25, C17B-24, C17B-16, C17B-13, C17B-18, C17B-06, C17B-09, C17B-29, C17B-28, C17B-27, C17B-26, C17B-19, C17B-20, etc.). Para cada modelo o fabricante fornece velocidade de rotação, correntes (sem carga e de arranque), torque de arranque, eficiência, potência, tensão aplicada, resistência de terminal e dimensões mecânicas. Desenhos e dados CAD estão referenciados por modelo para download.

Tabela da série (modelos selecionados e especificações principais)
Modelo | Diâmetro exterior [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência do terminal [Ω] | Velocidade sem carga [r/min] | Corrente sem carga [mA] | Corrente de arranque [mA] | Torque de arranque [mN·m] | Eficiência [%] | Potência [W]
C17B-23 | 17,4 | 13,0 | 4,8 | 6,0 | 11.700 | 86 | 804 | 2,51 | 45,3 | 0,8
C17B-22 | 17,4 | 13,0 | 4,8 | 1,0 | 25.000 | 217 | 4.848 | 8,11 | 62,2 | 5,3
C17B-07 | 17,4 | 13,0 | 4,8 | 1,8 | 17.000 | 145 | 2.667 | 6,43 | 58,8 | 2,86
C17B-25 | 17,4 | 15,6 | 6,8 | 7,9 | 11.100 | 75 | 866 | 4,23 | 49,8 | 1,23
C17B-24 | 17,4 | 15,6 | 6,8 | 2,0 | 17.100 | 113 | 3.400 | 12,1 | 66,9 | 5,40
C17B-16 | 17,4 | 15,6 | 7,4 | 2,3 | 27.200 | 146 | 3.217 | 7,62 | 61,9 | 5,43
C17B-13 | 17,4 | 15,6 | 7,4 | 1,8 | 24.250 | 150 | 4.111 | 11,12 | 65,4 | 7,06
C17B-18 | 17,4 | 15,6 | 6,8 | 1,2 | 27.200 | 200 | 5.667 | 12,59 | 66,0 | 8,97
C17B-06 | 17,4 | 15,6 | 6,0 | 2,1 | 19.250 | 110 | 2.857 | 7,86 | 64,6 | 3,96
C17B-09 | 17,4 | 15,6 | 6,0 | 2,8 | 18.250 | 108 | 2.143 | 6,07 | 60,1 | 2,90
C17B-29 | 17,4 | 17,9 | 12 | 8,8 | 12.800 | 72 | 1.364 | 10,95 | 59,3 | 3,67
C17B-28 | 17,4 | 17,9 | 12 | 1,55 | 31.000 | 168 | 7.742 | 27,39 | 72,7 | 22,2
C17B-27 | 17,4 | 17,9 | 7,4 | 7,82 | 12.300 | 70 | 946 | 4,66 | 53,0 | 1,50
C17B-26 | 17,4 | 17,9 | 7,4 | 1,26 | 31.800 | 192 | 5.873 | 12,21 | 67,1 | 10,2
C17B-19 | 17,4 | 17,9 | 24 | 2,4 | 45.450 | 150 | 9.959 | 48,72 | 77,0 | 57,99
C17B-20 | 17,4 | 17,9 | 12 | 1,0 | 36.000 | 173 | 12.371 | 38,29 | 77,7 | 36,10
C17B-11 | 17,4 | 17,9 | 12 | 3,9 | 18.100 | 137 | 3.117 | 18,04 | 62,5 | 8,55
C17B-12 | 17,4 | 17,9 | 12 | 7,2 | 16.300 | 140 | 1.676 | 9,90 | 50,5 | 4,22
C17B-17 | 17,4 | 17,9 | 7,4 | 1,2 | 23.500 | 220 | 6.435 | 18,05 | 66,4 | 11,11
C17B-15 | 17,4 | 17,9 | 7,4 | 1,8 | 23.200 | 147 | 4.111 | 11,64 | 65,8 | 7,07
C17B-05 | 17,4 | 17,9 | 7,2 | 2,5 | 19.000 | 130 | 2.880 | 9,50 | 62,0 | 4,73
C17B-14 | 17,4 | 17,9 | 7,2 | 1,3 | 18.870 | 177 | 5.538 | 18,91 | 67,4 | 9,35

Itens personalizáveis (exemplos nas páginas de produto)

• Gear head
• Lead pin
• Lead wire
• Grounding terminal
• Ball bearing

Notas
Cada página de modelo inclui galeria de imagens e tabelas de especificações detalhadas. Desenhos CAD e materiais de catálogo estão indicados como disponíveis para download a partir da área de detalhe do produto.

Especificações técnicas

• Nome da série: C17B series
• Fabricante / Marca: C.I. TAKIRON Corporation
• Diâmetro exterior (típico): 17,4 mm
• Comprimento: depende do modelo (exemplos: 13,0 mm, 15,6 mm, 17,9 mm)
• Tensão aplicada: depende do modelo (exemplos: 4,8 V, 6,0 V, 6,8 V, 7,2 V, 7,4 V, 12 V, 24 V)
• Resistência do terminal: valor conforme o modelo
• Velocidade sem carga, corrente sem carga, corrente de arranque, torque de arranque, eficiência e potência: fornecidos por modelo na tabela da série
• Variantes disponíveis / exemplos de modelos: C17B-23, C17B-22, C17B-07, C17B-25, C17B-24, C17B-16, C17B-13, C17B-18, C17B-06, C17B-09, C17B-29, C17B-28, C17B-27, C17B-26, C17B-19, C17B-20, ...
• Opções personalizáveis: gear head, lead pin, lead wire, grounding terminal, ball bearing (disponibilidade conforme modelo)
