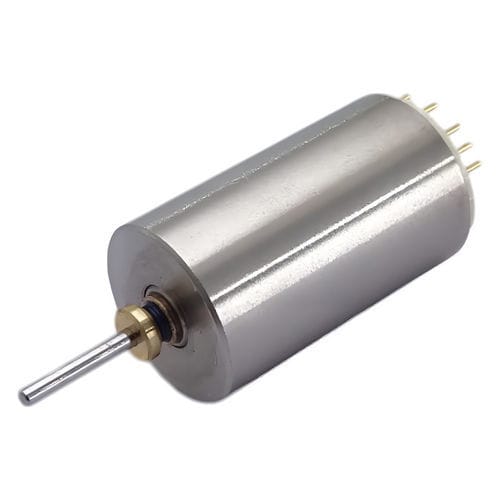

Motor sem escovas C10B-05

7,4 Vpara robótica

Visão geral
Série de motores brushless C10B (diâmetro externo φ10,0 mm). Inclui submodelos C10B-01, C10B-02, C10B-04 e C10B-05. Aplicações típicas: hobby e uso em servos (ex.: servos RC). Desenhos externos e dados CAD são fornecidos como referência de projeto. Catálogos e dados de material disponíveis para download nas páginas de produto.

Série de produto - Especificações principais
Modelo | Diâmetro externo [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência terminal [Ω] | Velocidade sem carga [r/m] | Corrente sem carga [mA] | Corrente de partida [mA] | Torque de partida [mN･m] | Eficiência máx [%] | Potência máx [W]
C10B-02 | 10,0 | 16,9 | 7,4 | 4,8 | 26,200 | 130 | 1,555 | 3,52 | 50,5 | 2,42
C10B-05 | 10,0 | 16,9 | 7,4 | 12,8 | 17,100 | 77 | 580 | 1,80 | 40,4 | 0,81
C10B-04 | 10,0 | 16,9 | 7,4 | 8,3 | 21,300 | 103 | 890 | 2,31 | 43,5 | 1,29
C10B-01 | 10,0 | 16,9 | 7,4 | 5,6 | 29,000 | 170 | 1,321 | 2,44 | 41,1 | 1,86

Detalhes do produto C10B-02
Modelo: C10B-02
Dados principais (tabela):
Nome do modelo: C10B-02
Diâmetro externo [mm]: 10,0
Comprimento [mm]: 16,9
Tensão aplicada [V]: 7,4
Resistência terminal [Ω]: -
Velocidade sem carga [r/m]: 26,200
Corrente sem carga [mA]: 130
Corrente de partida [mA]: 1,555
Torque de partida [mN･m]: 3,52
Eficiência [%]: 50,5
Potência [W]: 2,42

Itens personalizáveis (C10B-02)

• Pino de saída
• Terminal de aterramento

Detalhes do produto C10B-05
Modelo: C10B-05
Dados principais (tabela):
Nome do modelo: C10B-05
Diâmetro externo [mm]: 10,0
Comprimento [mm]: 16,9
Tensão aplicada [V]: 7,4
Resistência terminal [Ω]: 12,8
Velocidade sem carga [r/m]: 17,100
Corrente sem carga [mA]: 77
Corrente de partida [mA]: 580
Torque de partida [mN･m]: 1,80
Eficiência [%]: 40,4
Potência [W]: 0,81

Itens personalizáveis (C10B-05)

• Pino de saída
• Terminal de aterramento

Detalhes do produto C10B-04
Modelo: C10B-04
Dados principais (tabela):
Nome do modelo: C10B-04
Diâmetro externo [mm]: 10,0
Comprimento [mm]: 16,9
Tensão aplicada [V]: 7,4
Resistência terminal [Ω]: 8,3
Velocidade sem carga [r/m]: 21,300
Corrente sem carga [mA]: 103
Corrente de partida [mA]: 890
Torque de partida [mN･m]: 2,31
Eficiência [%]: 43,5
Potência [W]: 1,29

Itens personalizáveis (C10B-04)

• Pino de saída
• Terminal de aterramento

Detalhes do produto C10B-01
Modelo: C10B-01
Dados principais (tabela):
Nome do modelo: C10B-01
Diâmetro externo [mm]: 10,0
Comprimento [mm]: 16,9
Tensão aplicada [V]: 7,4
Resistência terminal [Ω]: 5,6
Velocidade sem carga [r/m]: 29,000
Corrente sem carga [mA]: 170
Corrente de partida [mA]: 1,321
Torque de partida [mN･m]: 2,44
Eficiência [%]: 41,1
Potência [W]: 1,86

Itens personalizáveis (C10B-01)

• Pino de saída
• Terminal de aterramento

Notas

• Diâmetro externo da série: 10,0 mm
• Comprimento padrão mostrado: 16,9 mm
• Tensão típica mostrada nas tabelas: 7,4 V
• Itens personalizáveis comuns: pino de saída e terminal de aterramento
• Páginas de produto incluem catálogos, recursos de materiais e desenhos CAD para download

Especificações técnicas

• Nome da série: C10B
• Fabricante / Marca: C.I. TAKIRON Corporation.
• Diâmetro externo: 10,0 mm (série)
• Comprimento nominal: 16,9 mm (típico)
• Tensão aplicada típica: 7,4 V
• Submodelos disponíveis: C10B-01, C10B-02, C10B-04, C10B-05
• Parâmetros chave por modelo: velocidade, corrente (sem carga/partida), torque de partida, eficiência, potência (ver tabela da série para valores numéricos)
• Opções personalizáveis: pino de saída, terminal de aterramento
• Recursos disponíveis: desenhos externos e dados CAD para download (páginas de produto)
