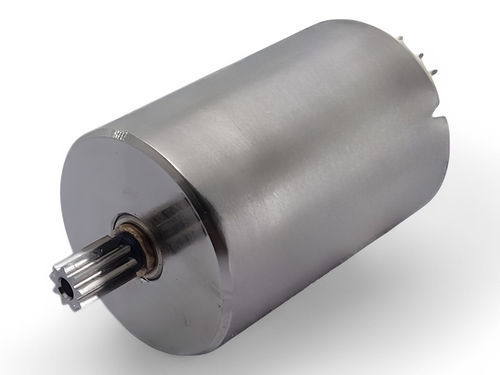

Motor sem escovas C12B-04

12 V

Visão geral A série C12B é constituída por motores sem escovas com um diâmetro exterior de 12 mm. A série inclui vários sub-modelos com diferentes comprimentos e caraterísticas eléctricas/mecânicas. As principais especificações fornecidas por sub-modelo incluem o diâmetro exterior, comprimento, tensão aplicada, resistência terminal, velocidade de rotação sem carga, corrente sem carga, corrente de arranque, binário de arranque, eficiência e potência de saída. Série de produtos - Especificações principais Colunas: Modelo | Diâmetro exterior [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência terminal [Ω] | Velocidade de rotação sem carga [r/m] | Corrente sem carga [mA] | Corrente de arranque [mA] | Binário de arranque [mN･m] | Eficiência [%] | Potência de saída [W] C12B-08 | 12 | 13.5 | 12 | 25.9 | 23,200 | 85 | 463 | 1.53 | 32.7 | 0.93 C12B-07 | 12 | 13.5 | 12 | 22.0 | 26,100 | 90 | 545 | 1.67 | 35.3 | 1.14 C12B-06 | 12 | 13.5 | 12 | 14.5 | 29,900 | 170 | 828 | 2.00 | 29.9 | 1.57 C12B-02 | 12 | 13.5 | 7.4 | 4.8 | 26,200 | 130 | 1,555 | 3.52 | 50.5 | 2.42 C12B-01 | 12 | 13.5 | 4.5 | 3.7 | 23,000 | 130 | 1,233 | 1.84 | 45.6 | 1.11 C12B-11 | 12 | 17.5 | 12 | 24.7 | 14,700 | 77 | 486 | 2.68 | 36.2 | 1.03 C12B-10 | 12 | 17.5 | 12 | 11.2 | 20,400 | 97 | 1,071 | 4.98 | 48.9 | 2.66 C12B-09 | 12 | 17.5 | 12 | 5.6 | 30,000 | 140 | 2,139 | 7.14 | 55.4 | 5.61 C12B-04 | 12 | 17.5 | 12 | 5.6 | 30,500 | 125 | 2,143 | 7.14 | 57.5 | 5.70 C12B-03 | 12 | 17.5 | 8.0 | 2.8 | 28,000 | 190 | 2,857 | 6.79 | 55.1 | 4.98 Itens personalizáveis

• Pino de chumbo
• Terminal de aterramento
• Cabeça de engrenagem (disponível para alguns modelos)
• Rolamento de esferas (disponível para alguns modelos)
• Opções de fio de chumbo (disponível para alguns modelos)

caraterísticas / especificações técnicas

• Diâmetro externo: 12 mm
• Comprimentos disponíveis: tipicamente 13,5 mm e 17,5 mm
• Tensão aplicada: várias por sub-modelo (exemplos incluem 4,5 V, 7,4 V, 12 V)
• Resistência terminal: aproximadamente 2,8 Ω a 25,9 Ω dependendo do modelo
• Velocidade de rotação sem carga: aproximadamente 14.700 a 30.000 r/min em todos os modelos
• Corrente sem carga: aprox. 77 mA a 190 mA
• Corrente de arranque: até aprox. 2.857 mA (varia consoante o modelo)
• Binário de arranque: aprox. 1,03 a 7,14 mN-m
• Eficiência: aprox. 29% a 57%, dependendo da configuração
• Potência de saída: aprox. 0,93 W a 5,70 W em toda a série
• Opções personalizáveis incluem pino de chumbo, terminal de aterramento, cabeça de engrenagem, rolamento de esferas e fio de chumbo
