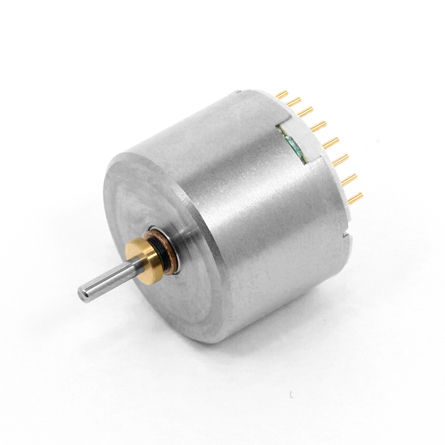

Motor sem escovas C17B-09

6 Vsob medida

Visão geral
A série C17B é uma família de motores brushless da C.I. TAKIRON Corporation (classe de diâmetro externo φ17,4 mm). A série inclui múltiplas variantes de modelo otimizadas para diferentes comprimentos, tensões aplicadas e pontos de desempenho. Aplicações típicas: pequenos ventiladores e dispositivos compactos que exigem um motor brushless de alta rotação e baixo volume. Desenhos dimensionais e dados CAD são fornecidos por modelo para apoiar a integração mecânica.

Tabela da série
Model Name | Outer Diameter [mm] | Length [mm] | Applied Voltage [V] | Terminal resistance [Ω] | No Load Rotation Speed [r/m] | No Load Current [mA] | Startup Current [mA] | Startup Torque [mN･m] | Max Efficiency [%] | Max Output [W]
C17B-23 | 17.4 | 13.0 | 4.8 | 6.0 | 11,700 | 86 | 804 | 2.51 | 45.3 | 0.8
C17B-22 | 17.4 | 13.0 | 4.8 | 1.0 | 25,000 | 217 | 4,848 | 8.11 | 62.2 | 5.3
C17B-07 | 17.4 | 13.0 | 4.8 | 1.8 | 17,000 | 145 | 2,667 | 6.43 | 58.8 | 2.86
C17B-25 | 17.4 | 15.6 | 6.8 | 7.9 | 11,100 | 75 | 866 | 4.23 | 49.8 | 1.23
C17B-24 | 17.4 | 15.6 | 6.8 | 2.0 | 17,100 | 113 | 3,400 | 12.1 | 66.9 | 5.40
C17B-16 | 17.4 | 15.6 | 7.4 | 2.3 | 27,200 | 146 | 3,217 | 7.62 | 61.9 | 5.43
C17B-13 | 17.4 | 15.6 | 7.4 | 1.8 | 24,250 | 150 | 4,111 | 11.12 | 65.4 | 7.06
C17B-18 | 17.4 | 15.6 | 6.8 | 1.2 | 27,200 | 200 | 5,667 | 12.59 | 66.0 | 8.97
C17B-06 | 17.4 | 15.6 | 6.0 | 2.1 | 19,250 | 110 | 2,857 | 7.86 | 64.6 | 3.96
C17B-09 | 17.4 | 15.6 | 6.0 | 2.8 | 18,250 | 108 | 2,143 | 6.07 | 60.1 | 2.90
C17B-29 | 17.4 | 17.9 | 12.0 | 8.8 | 12,800 | 72 | 1,364 | 10.95 | 59.3 | 3.67
C17B-28 | 17.4 | 17.9 | 12.0 | 1.55 | 31,000 | 168 | 7,742 | 27.39 | 72.7 | 22.2
C17B-27 | 17.4 | 17.9 | 7.4 | 7.82 | 12,300 | 70 | 946 | 4.66 | 53.0 | 1.50
C17B-26 | 17.4 | 17.9 | 7.4 | 1.26 | 31,800 | 192 | 5,873 | 12.21 | 67.1 | 10.2
C17B-19 | 17.4 | 17.9 | 24.0 | 2.4 | 45,450 | 150 | 9,959 | 48.72 | 77.0 | 57.99
C17B-20 | 17.4 | 17.9 | 12.0 | 1.0 | 36,000 | 173 | 12,371 | 38.29 | 77.7 | 36.10
C17B-11 | 17.4 | 17.9 | 12.0 | 3.9 | 18,100 | 137 | 3,117 | 18.04 | 62.5 | 8.55
C17B-12 | 17.4 | 17.9 | 12.0 | 7.2 | 16,300 | 140 | 1,676 | 9.90 | 50.5 | 4.22
C17B-15 | 17.4 | 17.9 | 7.4 | 1.8 | 23,200 | 147 | 4,111 | 11.64 | 65.8 | 7.07
C17B-05 | 17.4 | 17.9 | 7.2 | 2.5 | 19,000 | 130 | 2,880 | 9.50 | 62.0 | 4.73
C17B-02 | 17.4 | 17.9 | 4.8 | 1.8 | 18,000 | 170 | 2,667 | 5.95 | 55.9 | 2.81

Customizações disponíveis (exemplos)

• Gear head
• Variações de pino/condutor
• Terminal de aterramento
• Rolamento de esferas (em algumas variantes de alto desempenho)

Observações
Desenhos dimensionais e dados CAD são fornecidos por modelo para auxiliar o projeto mecânico e a integração. Materiais de catálogo e documentação adicional estão disponíveis nos recursos do fabricante (C.I. TAKIRON Corporation).

Especificações técnicas

• Série: C17B series
• Diâmetro externo típico: 17.4 mm
• Comprimentos: dependem do modelo (típicos 13.0 mm a 24 mm+)
• Tensões aplicadas: exemplos 4.8 V, 6.0 V, 7.2 V, 12 V, 24 V conforme o modelo
• Resistência terminal: dependente do modelo (exemplos: 1.0 Ω, 2.0 Ω, 6.0 Ω, etc.)
• Velocidades em vazio: ~11,700 r/m até >45,000 r/m dependendo do modelo
• Corrente em vazio, corrente de partida, torque de partida, eficiência máxima e potência máxima: ver tabela de modelos acima
• Opções personalizáveis: gear heads, variações de pino/fio, terminais de aterramento, opções de rolamento em modelos selecionados
