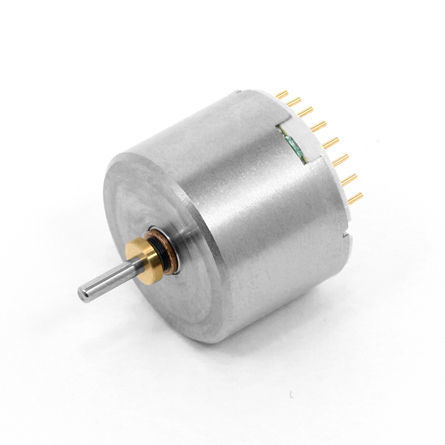

Motor sem escovas C17B-25

CCBLDCpequeno

Visão geral
A série C17B de motores brushless DC da C.I. TAKIRON apresenta diâmetro exterior de 17,4 mm e uma gama de comprimentos, tensões aplicadas e pontos de desempenho. Os modelos são indicados para pequenos ventiladores elétricos e outras aplicações micro. Cada página de produto fornece tabelas de desempenho detalhadas, galerias de imagens e recursos para download (ações de solicitação de catálogo/material disponíveis no site).

Série de produtos (tabela)
Colunas: Modelo | Diâmetro exterior [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência terminal [Ω] | Rotação em vazio [r/m] | Corrente em vazio [mA] | Corrente de partida [mA] | Torque de partida [mN･m] | Eficiência máx. [%] | Potência máx. [W]
C17B-23 | 17.4 | 13.0 | 4.8 | 6.0 | 11,700 | 86 | 804 | 2.51 | 45.3 | 0.8
C17B-22 | 17.4 | 13.0 | 4.8 | 1.0 | 25,000 | 217 | 4,848 | 8.11 | 62.2 | 5.3
C17B-07 | 17.4 | 13.0 | 4.8 | 1.8 | 17,000 | 145 | 2,667 | 6.43 | 58.8 | 2.86
C17B-25 | 17.4 | 15.6 | 6.8 | 7.9 | 11,100 | 75 | 866 | 4.23 | 49.8 | 1.23
C17B-24 | 17.4 | 15.6 | 6.8 | 2.0 | 17,100 | 113 | 3,400 | 12.1 | 66.9 | 5.40
C17B-16 | 17.4 | 15.6 | 7.4 | 2.3 | 27,200 | 146 | 3,217 | 7.62 | 61.9 | 5.43
C17B-13 | 17.4 | 15.6 | 7.4 | 1.8 | 24,250 | 150 | 4,111 | 11.12 | 65.4 | 7.06
C17B-18 | 17.4 | 15.6 | 6.8 | 1.2 | 27,200 | 200 | 5,667 | 12.59 | 66.0 | 8.97
C17B-06 | 17.4 | 15.6 | 6.0 | 2.1 | 19,250 | 110 | 2,857 | 7.86 | 64.6 | 3.96
C17B-09 | 17.4 | 15.6 | 6.0 | 2.8 | 18,250 | 108 | 2,143 | 6.07 | 60.1 | 2.90
C17B-29 | 17.4 | 17.9 | 12 | 8.8 | 12,800 | 72 | 1,364 | 10.95 | 59.3 | 3.67
C17B-28 | 17.4 | 17.9 | 12 | 1.55 | 31,000 | 168 | 7,742 | 27.39 | 72.7 | 22.2
C17B-27 | 17.4 | 17.9 | 7.4 | 7.82 | 12,300 | 70 | 946 | 4.66 | 53.0 | 1.50
C17B-26 | 17.4 | 17.9 | 7.4 | 1.26 | 31,800 | 192 | 5,873 | 12.21 | 67.1 | 10.2
C17B-19 | 17.4 | 17.9 | 24 | 2.4 | 45,450 | 150 | 9,959 | 48.72 | 77.0 | 57.99
C17B-20 | 17.4 | 17.9 | 12 | 1.0 | 36,000 | 173 | 12,371 | 38.29 | 77.7 | 36.10
C17B-11 | 17.4 | 17.9 | 12 | 3.9 | 18,100 | 137 | 3,117 | 18.04 | 62.5 | 8.55
C17B-12 | 17.4 | 17.9 | 12 | 7.2 | 16,300 | 140 | 1,676 | 9.90 | 50.5 | 4.22
C17B-17 | 17.4 | 17.9 | 7.4 | 1.2 | 23,500 | 220 | 6,435 | 18.05 | 66.4 | 11.11
C17B-05 | 17.4 | 17.9 | 7.2 | 2.5 | 19,000 | 130 | 2,880 | 9.50 | 62.0 | 4.73
C17B-14 | 17.4 | 17.9 | 7.2 | 1.3 | 18,870 | 177 | 5,538 | 18.91 | 67.4 | 9.35
C17B-02 | 17.4 | 17.9 | 4.8 | 1.8 | 18,000 | 170 | 2,667 | 5.95 | 55.9 | 2.81

Itens personalizáveis (notas por modelo nas páginas de produto)

• Redutor (disponível para muitos modelos)
• Pino de ligação / Fio de saída
• Terminal de aterramento
• Rolamento de esferas (modelos selecionados)

Especificações técnicas

• Nome da série: C17B
• Diâmetro exterior: 17.4 mm (valor nominal da série)
• Valores típicos de comprimento na série: 13.0 mm, 15.6 mm, 17.9 mm (dependendo do modelo)
• Tensões aplicadas na série: valores típicos 4.8 V, 6.0 V, 6.8 V, 7.2–7.4 V, 12 V, 24 V (dependendo do modelo)
• Faixa de desempenho (exemplos): rotações em vazio ~11,700 r/m até ~45,450 r/m; potências máximas ~0.8 W até >57 W conforme o modelo
• Opções personalizáveis disponíveis: redutor, pino/fio de saída, terminal de aterramento, rolamento de esferas, fio de saída (disponibilidade conforme o modelo)
• Cada página de modelo contém tabelas numéricas detalhadas (rotação, correntes, torque, eficiência, potência) e galerias de imagens para seleção de peça e referência de projeto
