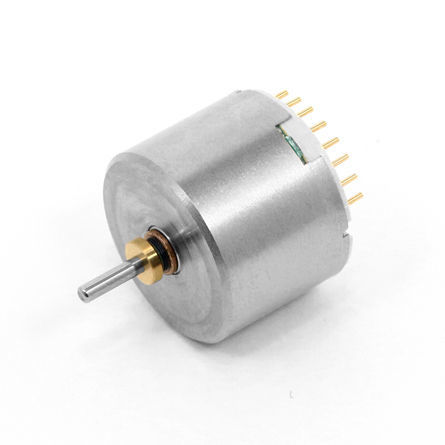

Motor sem escovas C17B-06

CCBLDC6 V

Visão geral
A série C17B da C.I. TAKIRON é uma família de motores DC sem escovas de pequeno diâmetro (diâmetro exterior φ17.4 mm), oferecida em vários submodelos otimizados para diferentes tensões, comprimentos e pontos de desempenho. Aplicações típicas: micro sopradores, pequenos ventiladores eléctricos (por exemplo máscaras com ventilador) e dispositivos compactos que exigem alta eficiência e baixo espaço ocupado.

Modelos chave e destaques de desempenho

• Diâmetro exterior: 17.4 mm; comprimentos típicos: 13.0 mm, 15.6 mm, 17.9 mm (dependendo do modelo)
• Tensões disponíveis: 4.8 V, 6.0 V, 6.8 V, 7.2–7.4 V, 12 V, 24 V
• Rotações em vazio: aprox. 11,700 r/min até 45,450 r/min conforme o modelo
• Faixa de potência: aprox. 0.8 W (ex. C17B-23) até 57.99 W (C17B-19)
• Eficiência: até ~77% (dependendo do modelo)
• Modelos representativos: C17B-23 (4.8 V, 0.8 W), C17B-28 (12 V, 22.2 W), C17B-20 (12 V, 36.10 W), C17B-19 (24 V, 57.99 W)

Itens personalizáveis (por modelo)

• Caixa de engrenagens (disponível em modelos selecionados)
• Variações de pino de saída / fio
• Terminal de aterramento
• Rolamento de esferas (disponível em modelos selecionados)

Notas
Os dados indicados para cada modelo incluem diâmetro exterior, comprimento, tensão aplicada, resistência terminal, velocidade e corrente sem carga, corrente e torque de arranque, eficiência máxima e potência de saída. Modelos específicos diferem em tensão aplicada e opções disponíveis. Desenhos do produto e dados CAD são fornecidos nas páginas de detalhe do modelo.

Especificações técnicas

• Nome da série: C17B
• Diâmetro exterior: 17.4 mm
• Comprimentos típicos: 13.0 mm, 15.6 mm, 17.9 mm (dependendo do modelo)
• Tensões disponíveis: 4.8 V, 6.0 V, 6.8 V, 7.2–7.4 V, 12 V, 24 V
• Resistência terminal: dependente do modelo (exemplos 1.0 Ω a >8 Ω)
• Rotações sem carga: de ~11,700 r/min até >45,000 r/min dependendo do modelo
• Faixa de potência: approx. 0.8 W até >57 W dependendo do modelo
• Opções personalizáveis: caixa de engrenagens, pino de saída / fiação, terminal de aterramento, rolamento de esferas (modelos selecionados)
• Aplicações típicas: micro sopradores, pequenos ventiladores e outros dispositivos compactos
