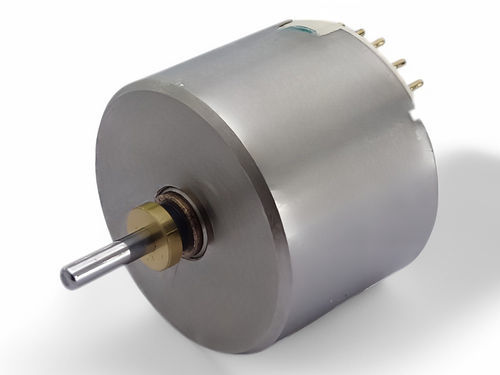

Motor sem escovas C17B-26

7,4 Vpequenode baixa tensão

Visão geral A série C17B de motores sem escovas da C.I. TAKIRON tem um diâmetro exterior de 17,4 mm. A série inclui vários sub-modelos (exemplos: C17B-23, C17B-22, C17B-07, C17B-25, C17B-24, C17B-16, C17B-13, C17B-18, etc.). Os exemplos típicos de aplicação incluem pequenos ventiladores eléctricos (por exemplo, para ventiladores de máscara) e outros aparelhos eléctricos compactos. O sítio apresenta especificações eléctricas e mecânicas por modelo (velocidade de rotação, correntes, binário, eficiência, rendimento), dados dimensionais e desenhos CAD/externos descarregáveis e materiais de catálogo (páginas de catálogo, páginas de produtos e imagens de galeria disponíveis). Modelos disponíveis (excerto)

• C17B-23
• C17B-22
• C17B-07
• C17B-25
• C17B-24
• C17B-16
• C17B-13
• C17B-18
• C17B-06
• C17B-09
• C17B-29
• C17B-28
• C17B-27
• C17B-26
• C17B-19
• C17B-20
• C17B-11
• C17B-12
• C17B-15
• C17B-05
• C17B-02

Tabela de Séries de Produtos (colunas) Modelo | Diâmetro exterior [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência terminal [Ω] | Velocidade sem carga [r/m] | Corrente sem carga [mA] | Corrente de arranque [mA] | Binário de arranque [mN-m] | Eficiência [%] | Potência [W] Linhas selecionadas C17B-23 | 17.4 | 13.0 | 4.8 | 6.0 | 11.700 | 86 | 804 | 2.51 | 45.3 | 0.8 C17B-22 | 17.4 | 13.0 | 4.8 | 1.0 | 25,000 | 217 | 4,848 | 8.11 | 62.2 | 5.3 C17B-07 | 17.4 | 13.0 | 4.8 | 1.8 | 17,000 | 145 | 2,667 | 6.43 | 58.8 | 2.86 C17B-25 | 17.4 | 15.6 | 6.8 | 7.9 | 11,100 | 75 | 866 | 4.23 | 49.8 | 1.23 C17B-24 | 17.4 | 15.6 | 6.8 | 2.0 | 17,100 | 113 | 3,400 | 12.1 | 66.9 | 5.40 C17B-16 | 17.4 | 15.6 | 7.4 | 2.3 | 27,200 | 146 | 3,217 | 7.62 | 61.9 | 5.43 C17B-13 | 17,4 | 15,6 | 7,4 | 1,8 | 24.250 | 150 | 4.111 | 11,12 | 65,4 | 7,06 C17B-18 | 17.4 | 15.6 | 6.8 | 1.2 | 27,200 | 200 | 5,667 | 12.59 | 66.0 | 8.97 C17B-06 | 17,4 | 15,6 | 6,0 | 2,1 | 19.250 | 110 | 2.857 | 7,86 | 64,6 | 3,96 C17B-09 | 17.4 | 15.6 | 6.0 | 2.8 | 18,250 | 108 | 2,143 | 6.07 | 60.1 | 2.90 C17B-29 | 17.4 | 17.9 | 12.0 | 8.8 | 12,800 | 72 | 1,364 | 10.95 | 59.3 | 3.67 C17B-28 | 17.4 | 17.9 | 12.0 | 1.55 | 31,000 | 168 | 7,742 | 27.39 | 72.7 | 22.2 C17B-27 | 17.4 | 17.9 | 7.4 | 7.82 | 12,300 | 70 | 946 | 4.66 | 53.0 | 1.50 C17B-26 | 17.4 | 17.9 | 7.4 | 1.26 | 31,800 | 192 | 5,873 | 12.21 | 67.1 | 10.2 C17B-19 | 17.4 | 17.9 | 24.0 | 2.4 | 45,450 | 150 | 9,959 | 48.72 | 77.0 | 57.99 C17B-20 | 17.4 | 17.9 | 12.0 | 1.0 | 36,000 | 173 | 12,371 | 38.29 | 77.7 | 36.10 C17B-11 | 17.4 | 17.9 | 12.0 | 3.9 | 18,100 | 137 | 3,117 | 18.04 | 62.5 | 8.55 C17B-12 | 17.4 | 17.9 | 12.0 | 7.2 | 16,300 | 140 | 1,676 | 9.90 | 50.5 | 4.22 C17B-15 | 17.4 | 17.9 | 7.4 | 1.8 | 23,200 | 147 | 4,111 | 11.64 | 65.8 | 7.07 C17B-05 | 17.4 | 17.9 | 7.2 | 2.5 | 19,000 | 130 | 2,880 | 9.50 | 62.0 | 4.73 C17B-02 | 17.4 | 17.9 | 4.8 | 1.8 | 18,000 | 170 | 2,667 | 5.95 | 55.9 | 2.81 Notas - As tabelas acima listam as especificações eléctricas/mecânicas de cada modelo, conforme indicado na página: diâmetro exterior, comprimento total, tensão aplicada (nominal/teste), resistência terminal, velocidade e corrente de rotação em vazio, corrente de arranque e binário de arranque, eficiência máxima e potência (W). - Muitos modelos indicam os itens personalizáveis disponíveis (exemplos: cabeça de engrenagem, pino de chumbo, terminal de ligação à terra, rolamento de esferas) por modelo nos seus blocos de detalhes. Caraterísticas / Especificações técnicas

• C17B-23 - Ø externo: 17.4 mm; Comprimento: 13,0 mm; Tensão: 4,8 V; Terminal R: 6,0 Ω; Velocidade sem carga: 11.700 r/m; Corrente sem carga: 86 mA; Corrente de arranque: 804 mA; Binário de arranque: 2,51 mN-m; Eficiência: 45,3 %; Saída: 0.8 W.
• C17B-22 - 17,4×13,0 mm; 4,8 V; R: 1,0 Ω; Sem carga: 25.000 r/m / 217 mA; Corrente de arranque 4.848 mA; Binário de arranque 8,11 mN-m; Eficiência 62,2 %; Saída 5,3 W.
• C17B-07 - 17,4×13,0 mm; 4,8 V; R: 1,8 Ω; Sem carga: 17.000 r/m / 145 mA; Arranque 2.667 mA; Binário 6,43 mN-m; Eff. 58.8 %; Saída 2,86 W.
• C17B-25 - 17,4×15,6 mm; 6,8 V; R: 7,9 Ω; Sem carga: 11.100 r/m / 75 mA; Arranque 866 mA; Binário 4,23 mN-m; Eff. 49.8 %; Saída 1,23 W.
• C17B-24 - 17,4×15,6 mm; 6,8 V; R: 2,0 Ω; Sem carga: 17.100 r/m / 113 mA; Arranque 3.400 mA; Binário 12,1 mN-m; Eff. 66.9 %; Saída 5,40 W.
• C17B-16 - 17,4×15,6 mm; 7,4 V; R: 2,3 Ω; Sem carga: 27.200 r/m / 146 mA; Arranque 3.217 mA; Binário 7,62 mN-m; Eff. 61.9 %; Saída 5,43 W.
• C17B-13 - 17,4×15,6 mm; 7,4 V; R: 1,8 Ω; Sem carga: 24.250 r/m / 150 mA; Arranque 4.111 mA; Binário 11,12 mN-m; Eff. 65.4 %; Saída 7,06 W.
• C17B-18 - 17,4×15,6 mm; 6,8 V; R: 1,2 Ω; Sem carga: 27.200 r/m / 200 mA; Arranque 5.667 mA; Binário 12,59 mN-m; Eff. 66.0 %; Saída 8,97 W.
• C17B-06 - 17,4×15,6 mm; 6,0 V; R: 2,1 Ω; Sem carga: 19.250 r/m / 110 mA; Arranque 2.857 mA; Binário 7,86 mN-m; Eff. 64.6 %; Saída 3,96 W.
• C17B-09 - 17,4×15,6 mm; 6,0 V; R: 2,8 Ω; Sem carga: 18.250 r/m / 108 mA; Arranque 2.143 mA; Binário 6,07 mN-m; Eff. 60.1 %; Saída 2,90 W.
• C17B-29 - 17,4×17,9 mm; 12 V; R: 8,8 Ω; Sem carga: 12.800 r/m / 72 mA; Arranque 1.364 mA; Binário 10,95 mN-m; Eff. 59.3 %; Saída 3,67 W.
• C17B-28 - 17,4×17,9 mm; 12 V; R: 1,55 Ω; Sem carga: 31.000 r/m / 168 mA; Arranque 7.742 mA; Binário 27,39 mN-m; Eff. 72.7 %; Saída 22,2 W.
• C17B-27 - 17,4×17,9 mm; 7,4 V; R: 7,82 Ω; Sem carga: 12.300 r/m / 70 mA; Arranque 946 mA; Binário 4,66 mN-m; Eff. 53.0 %; Saída 1,50 W.
• C17B-26 - 17,4×17,9 mm; 7,4 V; R: 1,26 Ω; Sem carga: 31.800 r/m / 192 mA; Arranque 5.873 mA; Binário 12,21 mN-m; Eff. 67.1 %; Saída 10,2 W.
• C17B-19 - 17,4×17,9 mm; 12 V; R: 2,4 Ω; Sem carga: 45.450 r/m / 150 mA; Arranque 9.959 mA; Binário 48,72 mN-m; Eff. 77.0 %; Saída 57,99 W.
• C17B-20 - 17,4×17,9 mm; 12 V; R: 1,0 Ω; Sem carga: 36.000 r/m / 173 mA; Arranque 12.371 mA; Binário 38,29 mN-m; Eff. 77.7 %; Out 36,10 W.
• C17B-11 - 17,4×17,9 mm; 12 V; R: 3,9 Ω; Sem carga: 18.100 r/m / 137 mA; Arranque 3.117 mA; Binário 18,04 mN-m; Eff. 62.5 %; Saída 8,55 W.
• C17B-12 - 17,4×17,9 mm; 12 V; R: 7,2 Ω; Sem carga: 16.300 r/m / 140 mA; Arranque 1.676 mA; Binário 9,90 mN-m; Eff. 50.5 %; Saída 4,22 W.
• C17B-15 - 17,4×17,9 mm; 7,4 V; R: 1,8 Ω; Sem carga: 23.200 r/m / 147 mA; Arranque 4.111 mA; Binário 11,64 mN-m; Eff. 65.8 %; Saída 7,07 W.
• C17B-05 - 17,4×17,9 mm; 7,2 V; R: 2,5 Ω; Sem carga: 19.000 r/m / 130 mA; Arranque 2.880 mA; Binário 9,50 mN-m; Eff. 62.0 %; Saída 4,73 W.
• C17B-02 - 17,4×17,9 mm; 4,8 V; R: 1,8 Ω; Sem carga: 18.000 r/m / 170 mA; Arranque 2.667 mA; Binário 5,95 mN-m; Eff. 55.9 %; Saída 2,81 W.
