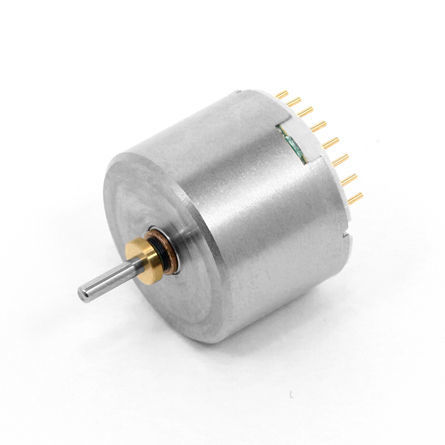

Motor sem escovas C17B-16

7,4 Vpara ventiladores

Visão geral Série de motores sem escovas C17B (diâmetro exterior φ17,4 mm). A série inclui vários sub-modelos optimizados para diferentes comprimentos, tensões aplicadas e pontos de desempenho; alguns sub-modelos (por exemplo, C17B-18) são utilizados em pequenas aplicações de ventoinhas eléctricas, tais como máscaras equipadas com ventoinhas. As páginas listam as especificações eléctricas/mecânicas de cada modelo (velocidade de rotação, correntes, binário, eficiência, saída) e indicam os itens personalizáveis disponíveis (cabeça de engrenagem, pino de chumbo, terminal de ligação à terra, rolamento de esferas para alguns modelos). Tabela de Séries de Produtos (campos) Colunas: Nome do modelo | Diâmetro externo [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência do terminal [Ω] | Velocidade de rotação sem carga [r/m] | Corrente sem carga [mA] | Corrente de partida [mA] | Torque de partida [mN･m] | Eficiência [%] | Saída [W] C17B-23 Nome do modelo | 17.4 | 13.0 | 4.8 | - | 11,700 | 86 | 804 | 2.51 | 45.3 | 0.8 C17B-22 Nome do modelo | 17.4 | 13.0 | 4.8 | 1.0 | 25.000 | 217 | 4.848 | 8.11 | 62.2 | 5.3 C17B-07 Nome do modelo | 17.4 | 13.0 | 4.8 | 1.8 | 17.000 | 145 | 2.667 | 6.43 | 58.8 | 2.86 C17B-25 Nome do modelo | 17.4 | 15.6 | 6.8 | 7.9 | 11,100 | 75 | 866 | 4.23 | 49.8 | 1.23 C17B-24 Nome do modelo | 17.4 | 15.6 | 6.8 | 2.0 | 17.100 | 113 | 3.400 | 12.1 | 66.9 | 5.40 C17B-16 Nome do modelo | 17.4 | 15.6 | 7.4 | 2.3 | 27.200 | 146 | 3.217 | 7.62 | 61.9 | 5.43 C17B-13 Nome do modelo | 17.4 | 15.6 | 7.4 | 1.8 | 24,250 | 150 | 4,111 | 11.12 | 65.4 | 7.06 C17B-18 Nome do modelo | 17.4 | 15.6 | 6.8 | 1.2 | 27,200 | 200 | 5,667 | 12.59 | 66.0 | 8.97 C17B-06 Nome do modelo | 17.4 | 15.6 | 6.0 | 2.1 | 19.250 | 110 | 2.857 | 7.86 | 64.6 | 3.96 C17B-09 Nome do modelo | 17.4 | 15.6 | 6.0 | 2.8 | 18,250 | 108 | 2,143 | 6.07 | 60.1 | 2.90 C17B-29 Nome do modelo | 17.4 | 17.9 | 12 | 8.8 | 12,800 | 72 | 1,364 | 10.95 | 59.3 | 3.67 C17B-28 Nome do modelo | 17.4 | 17.9 | 12 | 1.55 | 31,000 | 168 | 7,742 | 27.39 | 72.7 | 22.2 C17B-27 Nome do modelo | 17.4 | 17.9 | 7.4 | 7.82 | 12.300 | 70 | 946 | 4.66 | 53.0 | 1.50 C17B-26 Nome do modelo | 17.4 | 17.9 | 7.4 | 1.26 | 31,800 | 192 | 5,873 | 12.21 | 67.1 | 10.2 C17B-20 Nome do modelo | 17.4 | 17.9 | 12 | 1.0 | 36,000 | 173 | 12,371 | 38.29 | 77.7 | 36.10 C17B-19 Nome do modelo | 17.4 | 17.9 | 24 | 2.4 | 45,450 | 150 | 9,959 | 48.72 | 77.0 | 57.99 Notas sobre "Itens personalizáveis" por modelo (conforme listados por modelo) Os modelos C17B listam os itens personalizáveis disponíveis, tais como: cabeça de engrenagem, pino de chumbo, terminal de aterramento, rolamento de esferas (em modelos selecionados), variantes somente de terminal de aterramento em alguns modelos. As etiquetas personalizáveis específicas variam consoante o modelo. caraterísticas / especificações técnicas

• Série: C17B (diâmetro externo 17,4 mm)
• Tensões típicas aplicadas mostradas por modelo (exemplos: 4,8 V, 6,8 V, 7.4 V, 12 V, 24 V)
• Caraterísticas eléctricas fornecidas por modelo: resistência terminal (Ω), velocidade de rotação em vazio (r/min), corrente em vazio (mA), corrente de arranque (mA), binário de arranque (mN-m), rendimento máximo (%) e potência máxima (W)
• Comprimentos variáveis por sub-modelo (exemplos na tabela: 13,0 mm, 15,6 mm, 17.9 mm, 12,0 mm)
• Aplicações alvo: pequenos ventiladores eléctricos e outras utilizações de motores em miniatura (a série contém sub-modelos para máscaras equipadas com ventiladores e dispositivos semelhantes)
• Personalizações disponíveis (dependem do modelo): cabeça de engrenagem, pino de chumbo, fio de chumbo, terminal de ligação à terra, rolamento de esferas
• As fichas técnicas por modelo incluem velocidade de rotação, binário, corrente, eficiência e potência (ver entradas por modelo acima)
