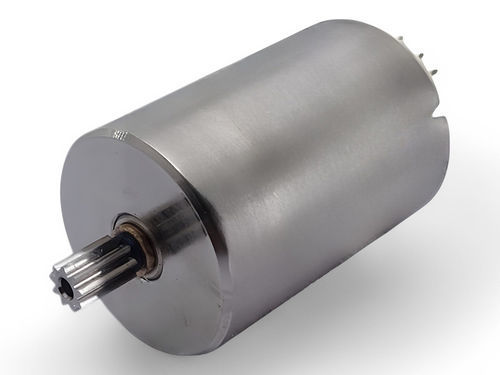

Motor sem escovas C12B-11

12 Vcompactoindustrial

Visão geral
A série C12B de motores brushless (diâmetro externo φ12 mm) da C.I. TAKIRON disponibiliza variantes compactas de motores sem escovas de 12 mm, indicadas para aplicações industriais que exigem um compromisso entre velocidade, torque e potência em espaço reduzido. Para cada submodelo estão disponíveis dados técnicos: diâmetro externo, comprimento, tensão aplicada, resistência terminal, velocidade e corrente em vazio, corrente de arranque, torque, eficiência e potência de saída. Alguns modelos aceitam caixas de engrenagens opcionais; opções como pino de alimentação e terminal de aterramento estão disponíveis. Desenhos de conjunto e dados CAD podem ser descarregados por modelo.

Série de produtos - Modelos (tabela)
Modelo | Diâmetro exterior [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência terminal [Ω] | Velocidade em vazio [r/m] | Corrente em vazio [mA] | Corrente de arranque [mA] | Torque [mN･m] | Eficiência [%] | Potência [W]
C12B-08 | 12 | 13,5 | 12 | 25,9 | 23,200 | 85 | 463 | 1,53 | 32,7 | 0,93
C12B-07 | 12 | 13,5 | 12 | 22,0 | 26,100 | 90 | 545 | 1,67 | 35,3 | 1,14
C12B-06 | 12 | 13,5 | 12 | 14,5 | 29,900 | 170 | 828 | 2,00 | 29,9 | 1,57
C12B-02 | 12 | 13,5 | 7,4 | 4,8 | 26,200 | 130 | 1,555 | 3,52 | 50,5 | 2,42
C12B-01 | 12 | 13,5 | 4,5 | 3,7 | 23,000 | 130 | 1,233 | 1,84 | 45,6 | 1,11
C12B-11 | 12 | 17,5 | 12 | 24,7 | 14,700 | 77 | 486 | 2,68 | 36,2 | 1,03
C12B-10 | 12 | 17,5 | 12 | 11,2 | 20,400 | 97 | 1,071 | 4,98 | 48,9 | 2,66
C12B-09 | 12 | 17,5 | 12 | 5,6 | 30,000 | 140 | 2,139 | 7,14 | 55,4 | 5,61
C12B-04 | 12 | 17,5 | 12 | 5,6 | 30,500 | 125 | 2,143 | 7,14 | 57,5 | 5,70
C12B-03 | 12 | 17,5 | 12 | 2,8 | 28,000 | 190 | 2,857 | 6,79 | 55,1 | 4,98

Itens personalizáveis (série / destaques por modelo)

• Itens personalizáveis comuns: pino de alimentação (lead pin), terminal de aterramento
• Algumas variantes/ opções: caixa de engrenagens (gear head) disponível para modelos C12B selecionados

Notas detalhadas

• Diâmetro externo da série: φ12 mm.
• Vários submodelos fornecem trade-offs entre velocidade, torque e potência; o comprimento varia entre submodelos (ex.: variantes de 13,5 mm e 17,5 mm).
• Dados elétricos por modelo: tensão aplicada, resistência terminal, velocidade/corrente em vazio, corrente de arranque, torque, eficiência e potência de saída.
• Desenhos de conjunto e dados CAD estão disponíveis para download para apoiar a integração.

Características / especificações técnicas

• Nome da série: C12B
• Fabricante / Marca: C.I. TAKIRON Corporation
• Diâmetro exterior: 12 mm
• Tensões aplicadas típicas (exemplos): 12 V, 7,4 V, 4,5 V (dependendo do submodelo)
• Resistência terminal: varia por submodelo (exemplos: 25,9 Ω, 22,0 Ω, 14,5 Ω, 4,8 Ω, 3,7 Ω, 24,7 Ω, 11,2 Ω, 5,6 Ω, 2,8 Ω)
• Faixa de velocidade em vazio: ~14,700 a 30,500 r/min dependendo do modelo
• Faixa de torque (valores exemplares): ~1,53 a 7,14 mN·m dependendo do modelo
• Faixa de eficiência (valores exemplares): ~29,9% a 57,5%
• Faixa de potência de saída (valores exemplares): ~0,93 W a 5,70 W
• Opções personalizáveis: pino de alimentação, terminal de terra; caixa de engrenagens disponível em modelos selecionados
