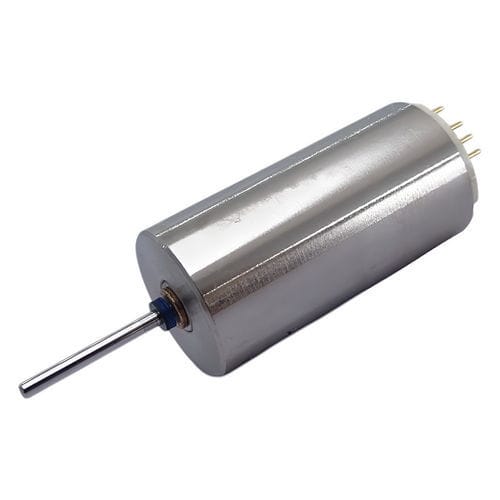

Motor sem escovas C10C-01

7,4 Vsob medida

Visão geral
A série C10C é uma família de motores brushless com diâmetro exterior de 10,0 mm. A página da série fornece especificações detalhadas para cada submodelo, incluindo diâmetro exterior, comprimento, tensão de alimentação, resistência terminal, velocidade sem carga, correntes, características de arranque, torque, eficiência e potência. Desenhos dimensionais e dados CAD estão disponíveis para download na página do produto. As opções personalizáveis estão listadas por modelo.

Modelos e especificações (tabela)
Colunas: Modelo | Diâmetro exterior [mm] | Comprimento [mm] | Tensão de alimentação [V] | Resistência terminal [Ω] | Velocidade sem carga [r/min] | Corrente sem carga [mA] | Corrente de arranque [mA] | Torque de arranque [mN·m] | Eficiência máx. [%] | Potência máx. [W]
C10C-05 | 10,0 | 20,0 | 7,4 | 9,8 | 17.200 | 89 | 754 | 2,41 | 43,1 | 1,08
C10C-04 | 10,0 | 20,0 | 7,4 | 3,5 | 27.100 | 152 | 2.133 | 4,80 | 53,7 | 3,40
C10C-02 | 10,0 | 20,0 | 12,0 | 7,1 | 34.000 | 145 | 1.690 | 4,76 | 50,0 | 4,24
C10C-01 | 10,0 | 20,0 | 7,4 | 4,8 | 26.200 | 165 | 1.542 | 3,32 | 45,3 | 2,28

Itens personalizáveis

• Pino de ligação
• Terminal de aterramento

Características técnicas / especificações

• Diâmetro exterior (típico): 10,0 mm
• Comprimento (típico): 20,0 mm
• Submodelos disponíveis e especificações principais:
  • C10C-05 — Tensão de alimentação: 7,4 V; Resistência terminal: 9,8 Ω; Velocidade sem carga: 17.200 r/min; Corrente sem carga: 89 mA; Corrente de arranque: 754 mA; Torque de arranque: 2,41 mN·m; Eficiência máx.: 43,1%; Potência máx.: 1,08 W.
  • C10C-04 — Tensão de alimentação: 7,4 V; Resistência terminal: 3,5 Ω; Velocidade sem carga: 27.100 r/min; Corrente sem carga: 152 mA; Corrente de arranque: 2.133 mA; Torque de arranque: 4,80 mN·m; Eficiência máx.: 53,7%; Potência máx.: 3,40 W.
  • C10C-02 — Tensão de alimentação: 12,0 V; Resistência terminal: 7,1 Ω; Velocidade sem carga: 34.000 r/min; Corrente sem carga: 145 mA; Corrente de arranque: 1.690 mA; Torque de arranque: 4,76 mN·m; Eficiência máx.: 50,0%; Potência máx.: 4,24 W.
  • C10C-01 — Tensão de alimentação: 7,4 V; Resistência terminal: 4,8 Ω; Velocidade sem carga: 26.200 r/min; Corrente sem carga: 165 mA; Corrente de arranque: 1.542 mA; Torque de arranque: 3,32 mN·m; Eficiência máx.: 45,3%; Potência máx.: 2,28 W.
• Opções personalizáveis comuns: pino de ligação, terminal de aterramento.
• Dados fornecidos por modelo: dimensões mecânicas, características elétricas (tensão de alimentação, resistência terminal, correntes sem carga e de arranque), velocidades de rotação, torque, eficiência e potência.
